Термометры платиновые технические типа ТПТ-5

ТУ 4211-020-17113168-96           Госреестр №15420-96

Предназначены для измерения температуры прессформ прессов для переработки пластических масс и резиновых смесей, металла рабочей зоны термопластавтоматов и на линиях производства химических волокон.

Технические характеристики термопреобразователей:

• диапазон измеряемых температур, °С

      от -50 до 300

• Номинальная статическая характеристика (НСХ)

      50П, 100П, Pt100

• класс допуска

      В,С

• Схема соединения с ЧЭ

      № 2, 3, 4

• показатель тепловой инерции, с

      10            - для ТПТ-5-1

      8              - для ТПТ-5-2

• условное давление (Pу), МПа

      0,2

• Степень защиты от пыли и влаги по ГОСТ 14254

      IP50 – с МГТФЭ

      IP54 – с КММФЭ

• виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
• климатическое исполнение

      По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

• материал

      защитной арматуры:        сталь      12Х18Н10Т – для ТПТ-5-2,

      латунь   ЛС-59 – для ТПТ-5-1

• подводящие провода и кабели:

      провод МГТФЭ 4х(0,1...0,12)мм2; 3х(0,1...0,12)мм2; 2х(0,1...0,12)мм2

      кабель КММФЭ 4х(0,1...0,12)мм2

      Длина выводов L, мм – 500, 1000, 1500, 2000

      Примечание:  материал и длина выводов могут изменяться по согласованию с заказчиком.

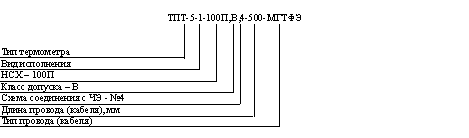

Примеры записи при заказе:
