ТПТ-3, ТМТ-3


Сделать заказ >>>

 Поиск в каталоге:

ТПТ-3, ТМТ-3 Термометры платиновые и медные технические / Приборы для измерения температуры / Каталог продукции

Термометры платиновые технические типа ТПТ-3. Термометры медные технические типа ТМТ-3.

ТУ 4211-020-17113168-96            Госреестр №15420-96

ТУ 4211-080-17113168-96            Госреестр №15422-96

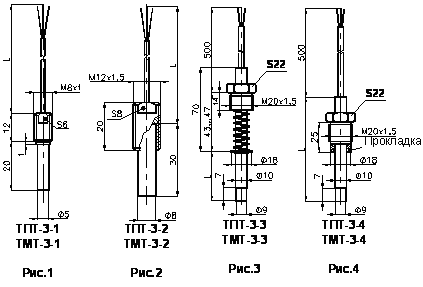

Предназначены для измерения температуры малогабаритных подшипников (рис.1, 2), поверхности твердых тел (рис.3, 4, 5, 6, 7) и жидких и газообразных сред (рис.5, 6, 7).

Термометры платиновые технические типа ТПТ-3. Термометры медные технические типа ТМТ-3.

ТПТ-3-5

ТМТ-3-5

 Рис.5

ТПТ-3-6

ТМТ-3-6



Рис.6




ТПТ-3-7

ТМТ-3-7



Рис.7



ТПТ-3-8





Рис.8



ТПТ-3-9

ТМТ-3-9



Рис.9





Тип

и

вид

испол-

нения



ТПТ-3-1

ТМТ-3-1



Длина

монтажной

части, мм

20













Диаметр

монтажной

части, мм

5













Масса, кг 0,01...0,04













ТПТ-3-2

ТМТ-3-2



Длина

монтажной

части, мм

30













Диаметр

монтажной

части, мм

8















Масса, кг 0,01...0,04













ТПТ-3-3

ТМТ-3-3



Длина

монтажной

части, мм

60 80

100

120

160

200

250

320

Диаметр

монтажной

части, мм

10 10

10

10

10

10

10

10

Масса, кг 0,12 0,13 0,14 0,15 0,17 0,19 0,22 0,26
ТПТ-3-4

ТМТ-3-4



Длина

монтажной

части, мм

100 120

160

200

250

320

400



Диаметр

монтажной

части, мм

10 10

10

10

10

10

10



Масса, кг 0,115 0,12 0,14 0,16 0,17 0,21 0,25

Тип

и

вид

испол-

нения



ТПТ-3-5

ТМТ-3-5



Длина

монтажной

части, мм

20













Диаметр

монтажной

части, мм

5













Масса, кг 0,2













ТПТ-3-6

ТМТ-3-6



Длина

монтажной

части, мм

31













Диаметр

монтажной

части, мм

5













Масса, кг 0,01...0,03













ТПТ-3-7

ТМТ-3-7



Длина

монтажной

части, мм

30













Диаметр

монтажной

части, мм

4













Масса, кг 0,025













ТПТ-3-8

Длина

монтажной

части, мм

50













Диаметр

монтажной

части, мм

4













Масса, кг 0,03













ТПТ-3-9

ТМТ-3-9



Длина

монтажной

части, мм

20













Диаметр

монтажной

части, мм

5













Масса, кг 0,01...0,04














Технические характеристики термопреобразователей:

  • диапазон измеряемых температур, °С

      от -50 до 150

  • Номинальная статическая характеристика (НСХ)

      50П, 100П, 50М, 100М, Рt100, 500П (ТПТ-3-8)

  • класс допуска

      В,С         - ТПТ(ТМТ)-3-3; -3-4; -3-6; -3-7; -3-9; ТПТ-3-8

      С            - для остальных типов

  • Схема соединения с ЧЭ

      № 2, 3, 4

  • показатель тепловой инерции, с

      5              - для ТПТ(ТМТ)-3-7, ТПТ-3-8

      8              - для ТПТ(ТМТ)-3-1; -3-2; -3-5; -3-6; -3-9

      30            - для ТПТ(ТМТ)-3-3, -3-4

  • условное давление (Pу), МПа

      0,2

  • Степень защиты от пыли и влаги

      IP50        - ТПТ(ТМТ)-3-1; -3-2; -3-3; -3-4; -3-5

      IP65        - ТПТ(ТМТ)-3-6; -3-7; -3-9; ТПТ-3-8

  • виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
  • климатическое исполнение

      По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

  • материал

      защитной арматуры:

      сталь      12Х18Н10Т для ТПТ(ТМТ)-3-3; -3-4; -3-5; -3-6; -3-7; ТПТ-3-8

      или         латунь   ЛO62-1   для остальных термопреобразователей

  • подводящие провода и кабели:

      ТПТ(ТМТ)-3-1; -3-2; -3-3; -3-4; -3-5 – провод медный многожильный во фторопластовой изоляции с экраном – МГТФЭ – 4х0,12 мм2; 3х0,1...0,12 мм2; 2х0,1...0,2 мм2;

      ТПТ(ТМТ)-3-7; ТПТ-3-8 – кабель многожильный медный с герметичной наружной изоляцией из фторопласта с экраном – КММФЭ – 4х0,12 мм2

      ТПТ(ТМТ)-3-6; -3-9 – кабель многожильный медный с герметичной наружной оболочкой из силиконовой резины экранированный – КММСЭ – 4х0,1мм2, 3х0,1мм2;

      Длина выводов: L – 500, 1000, 1500, 2000.

      Примечание:

      1) электрическая схема соединения с ЧЭ и длина подводящего провода(кабеля) может быть изменена по согласованию с заказчиком.

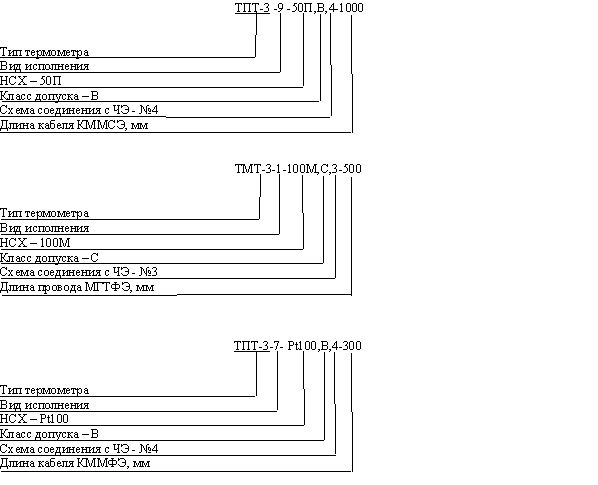

Примеры записи при заказе:




Заказать ТПТ-3, ТМТ-3 Термометры платиновые и медные технические
