Термометры
платиновые технические типа ТПТ-2. Термометры медные технические типа ТМТ-2.
ТУ 4211-020-17113168-96 Госреестр
№15420-96
ТУ 4211-080-17113168-96 Госреестр
№15422-96
Предназначены для измерения температуры жидких,
газообразных и сыпучих сред, твердых тел (рис. 1,2,3,5), воздуха грузовых и
изотермических вагонов (рис.4).
 |
 |
 |
 |
 |
| Рис.1 |
Рис.2 |
Рис.3 |
Рис.4 |
Рис.5 |
|
ТПТ-2-1
ТМТ-2-1 |
ТПТ-2-2
ТМТ-2-2 |
ТПТ-2-3
ТМТ-2-3 |
ТПТ-2-4
ТМТ-2-4 |
ТПТ-2-5
ТМТ-2-5 |
Тип и вид исполнения
|
ТПТ-2-1 ТМТ-2-1 |
Длина монтажной части, мм |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
500 |
|
Диаметр монтажной части, мм |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
8 |
8 |
|
Масса, кг |
0,13 |
0,14 |
0,15 |
0,16 |
0,18 |
0,20 |
0,25 |
0,26 |
0,35 |
|
ТПТ-2-2 ТМТ-2-2 |
Длина монтажной части, мм |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
|
|
|
Диаметр монтажной части, мм |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
|
|
Масса, кг |
0,085 |
0,085 |
0,090 |
0,100 |
0,120 |
0,140 |
0,160 |
|
|
|
ТПТ-2-5 ТМТ-2-5 |
Длина монтажной части, мм |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
500 |
|
Диаметр монтажной части, мм |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
8 |
8 |
|
Масса, кг |
0,175 |
0,185 |
0,195 |
0,210 |
0,230 |
0,250 |
0,300 |
0,310 |
0,390 |
|
ТПТ-2-3 ТМТ-2-3 |
Длина монтажной части, мм |
60 |
|
|
|
|
|
|
|
|
|
Диаметр монтажной части, мм |
6 |
|
|
|
|
|
|
|
|
|
Масса, кг |
0,060 |
|
|
|
|
|
|
|
|
|
ТПТ-2-4 ТМТ-2-4 |
Длина монтажной части, мм |
80 |
|
|
|
|
|
|
|
|
|
Диаметр монтажной части, мм |
6 |
|
|
|
|
|
|
|
|
|
Масса, кг |
0,150 |
|
|
|
|
|
|
|
|
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С
для
ТПТ-2: для
ТМТ-2:
от -50 до 250 - для
рис.1,2,3,5 от -50 до 120 для класса допуска А,
от -50 до 150 - для рис.4
от -50 до 200 для класса допуска В, С
- Номинальная статическая
характеристика (НСХ)
ТПТ, ТМТ-2-1, ТПТ, ТМТ-2-2, ТПТ, ТМТ-2-5: 50П, 100П,
500П
50М, 100М
ТПТ, ТМТ-2-3, ТПТ,
ТМТ-2-4: 50П, 100П, Pt100
50М,
100М
А, В, С
|
Тип и вид исполнения |
Схема соединений, № |
Примечание |
|
ТПТ-2-1 |
2, 3, 4, 5, 6 |
№2, №5 – класс В, С |
|
ТМТ-2-1 |
2, 3, 4, 5, 6 |
№2, №5 – класс В, С |
|
ТПТ, ТМТ-2-2 |
2, 3, 4, 5 |
№2, №5 – класс В, С |
|
ТПТ, ТМТ-2-3 |
2, 3, 4 |
№2 – класс В, С |
|
ТПТ, ТМТ-2-4 |
4 |
|
|
ТПТ, ТМТ-2-5 |
2, 3, 4, 5 |
№2, №5 – класс В, С |
- показатель тепловой инерции, с
|
Тип и вид исполнения |
Показатель тепловой инерции, с. |
|
ТПТ-2-1 TMT-2-1 |
10, 15
|
|
ТПТ-2-2 ТМТ-2-2 |
10 |
|
ТПТ-2-5 ТМТ-2-5 |
10, 15 |
|
ТПТ-2-3 ТМТ-2-3 |
10 |
|
ТПТ-2-4 ТМТ-2-4 |
10 |
- условное давление (Pу),
МПа
0,4 - для ТПТ(ТМТ)-2-3; ТПТ(ТМТ)-2-4
6,3 - для ТПТ(ТМТ)-2-1; ТПТ(ТМТ)-2-2; ТПТ(ТМТ)-2-5
- Степень защиты от пыли и влаги
ТПТ, ТМТ-2-1, ТПТ, ТМТ-2-2, ТПТ, ТМТ-2-5 -
IP 65
ТПТ, ТМТ-2-1, ТПТ, ТМТ-2-3, ТПТ, ТМТ-2-4 -
IP 50
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
- климатическое исполнение
По условиям эксплуатации термопреобразователи
соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
защитной арматуры: сталь 12Х18Н10Т
или сталь
08Х13, латунь Л96(63), медь М1
головки: прессматериал АГ-4В, ДСВ
(для Рис.5)
- подводящие провода и кабели:
КММСЭ – 4х0,12 мм2 – кабель медный многожильный в
силиконовой изоляции с экраном
КММФЭ – 4х0,1 мм2 – кабель многожильный медный во
фторопластовой изоляции с экраном
МГТФЭ – 2;3;4х(0,1 ... 0,12 мм2) – провод
многожильный медный во фторопластовой изоляции с экраном.
Длина выводов: 500, 1000, 1500, 2000
Примечание:
1) ТПТ-2-2 и ТМТ-2-2
имеют разъем РС-4.
2) По согласованию с заказчиком разъем РС-4 может
быть заменен на 2РМ с изменением резьбы штуцера
3) Термопреобразователи с чувствительным элементом
по НСХ – 500П изготовляются с монтажными длинами > 100 мм.

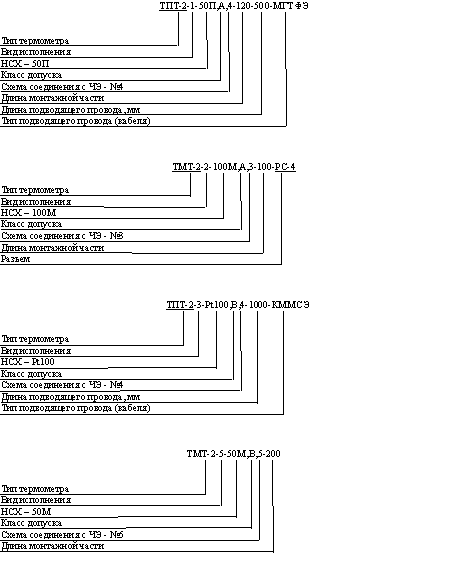

Примеры записи при заказе:
|
