Термометры
платиновые технические типа ТПТ-1, ТПТ-1Р. Термометры медные технические типа
ТМТ-1
ТУ 4211-010-17113168-95 Госреестр
№14640-95
ТУ 4211-080-17113168-96 Госреестр
№15422-96
Предназначены для измерения температуры жидких,
газообразных, твердых и сыпучих сред, химически неагрессивных, а также
агрессивных, не разрушающих защитную арматуру в различных отраслях
промышленности. ТПТ-1Р допущены к эксплуатации на судах с неограниченным районом
плавания.
|

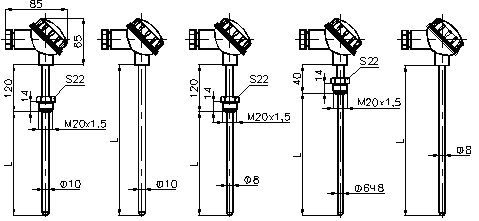

| ТПТ-1-1
ТПТ-1-1Р
ТМТ-1-1 |
ТПТ-1-2
ТПТ-1-2Р
ТМТ-1-2 |
ТПТ-1-3
ТПТ-1-3Р
ТМТ-1-3 |
ТПТ-1-4
ТПТ-1-4Р
ТМТ-1-4 |
ТПТ-1-5
ТПТ-1-5Р
ТМТ-1-5 |
|
Тип и вид исполнения |
Длина монтажной части, мм |
Диаметр монтажной части, мм |
Масса, кг |
|
ТПТ-1-1 ТПТ-1-1Р
ТМТ-1-1
|
100 120
160
200
250
320
400
500
630
800
1000
1250
1600
2000
2500
3150 |
10 10
10
10
10
10
10
10
10
10
10
10
10
10
10
10 |
0,225 0,230
0,250
0,270
0,280
0,330
0,350
0,380
0,420
0,480
0,550
0,670
0,820
0,970
1,170
1,330 |
|
ТПТ-1-2 ТПТ-1-2Р
ТМТ-1-2
|
200 250
320
500
800
1000
1250
1600
2000 |
10 10
10
10
10
10
10
10
10 |
0,190 0,215
0,250
0,310
0,380
0,480
0,580
0,700
0,900 |
|
ТПТ-1-3 ТПТ-1-3Р
ТМТ-1-3
|
80 100
120
160
200
250
320
400
500
630
800
1000 |
8 8
8
8
8
8
8
8
8
8
8
8 |
0,220 0,225
0,230
0,240
0,260
0,270
0,320
0,340
0,370
0,410
0,490
0,540 |
|
ТПТ-1-4 ТПТ-1-4Р
ТМТ-1-4
|
60 80
100
120
160
200
250
320
400
500
630 |
6 6
6
6
8
8
8
8
8
8
8 |
0,210 0,215
0,220
0,230
0,240
0,250
0,270
0,290
0,320
0,350
0,380 |
|
ТПТ-1-5 ТПТ-1-5Р
ТМТ-1-5
|
160 200
250
320
400
500
800
1000
1600
2000
2500 |
8 8
8
8
8
8
8
8
8
8
8 |
0,100 0,112
0,132
0,160
0,200
0,210
0,264
0,344
0,424
0,680
0,760 |
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С для ТПТ
от -200 до 500°С – «С»;
от -200 до 300°С – «Н»;
для ТМТ
от -50 до 120°С (класс допуска А);
от -50 до 200°С (класс допуска В, С).
А, В, С
- номинальная статическая
характеристика (НСХ)
50П, 100П, 500П, Рt100, Pt500
50М, 100М
№№ 1, 2, 3, 4, 5
для схемы соединений №1, №2, №5, класс допуска – В,С
- показатель тепловой инерции, с
30 - для ТПТ, ТМТ-1-1, ТПТ, ТМТ-1-2
15 - для ТПТ, ТМТ-1-3, ТПТ, ТМТ-1-4, ТПТ,
ТМТ-1-5
10 - для ТПТ, ТМТ-1-4 (диаметр защитной
арматуры ? 6 мм)
- условное давление (Pу),
МПа
6,3 - для ТПТ, ТМТ-1-1, ТПТ, ТМТ-1-3, ТПТ,
ТМТ-1-4
0,4 - для ТПТ, ТМТ-1-2, ТПТ, ТМТ-1-5
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
- степень защищенности от пыли и
влаги IP65 по ГОСТ 14254
- климатическое исполнение
По условиям эксплуатации термопреобразователи
соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
защитной арматуры: сталь 12Х18Н10Т
головки: прессматериал АГ-4В (для
ТПТ-1Р допускается сталь 12Х18Н10Т)
Примечание:
1) термопреобразователи с чувствительным элементом
по НСХ – 500П изготовляются на диапазон измеряемых температур от -200 до +300 °С
2) по согласованию с заказчиком термометры с буквой
«Р» могут поставляться с головками из стали 12Х18Н10Т

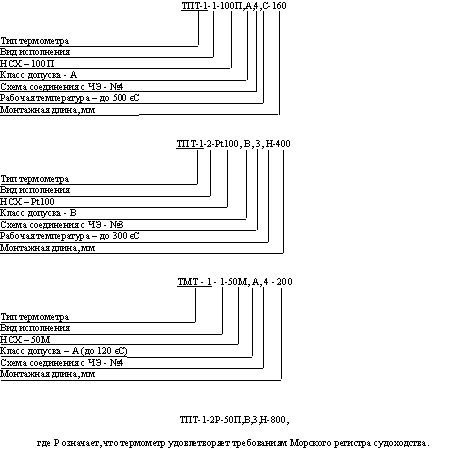

Примеры записи при заказе:
|
