Термометры
медные технические типа ТМТ-12-1, ТМТ-12-2. Термометры платиновые технические
типа ТПТ-12-1, ТПТ-12-2.
ТУ 4211-880-17113168-98
Госреестр №17467-98
ТУ 4211-030-17113168-98
Госреестр №17466-98
Предназначены для измерения температуры жидких и
газообразных сред.
|
Монтажная длина L,мм |
120 |
160 |
200 |
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
|
Тип и вид
испол
нения |
ТПТ-12-1 ТМТ-12-1 |
Mасса, кг |
0,480 |
0,500 |
0,510 |
0,515 |
0,520 |
0,540 |
0,560 |
0,610 |
0,660 |
0,700 |
|
ТПТ-12-2 ТМТ-12-2 |
Mасса, кг |
0,500 |
0,520 |
0,530 |
0,540 |
0,560 |
0,580 |
0,620 |
0,650 |
0,680 |
0,740 |
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С
для ТПТ
для ТМТ
от -50 до 300 - «Н» от
-50 до 200
от -50 до 500 - «С»
- Номинальная статическая
характеристика (НСХ)
50П, 100П, 50М, 100М, Pt100
B, C
№№ 2, 3, 4, 5
- показатель тепловой инерции, с
40
- условное давление (Pу),
МПа

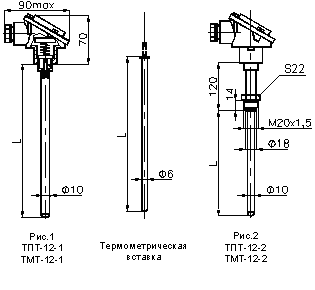

6,3 - для рис.2
0,4 - для рис.1
- Степень защиты от пыли и влаги по
ГОСТ 14254
IP65
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
По условиям эксплуатации термопреобразователи
соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
защитной арматуры: сталь 12Х18Н10Т
головки: сплав алюминиевый АК-12
(АЛ-2)
Примечание:
1) Термометры ТПТ-12-1, ТМТ-12-1 могут
комплектоваться подвижным штуцером.
2) Термометры имеют съемную измерительную
термометрическую вставку 1, которая может заменяться в процессе эксплуатации и
поставляться как самостоятельное изделие.
Примеры записи при заказе:
|
