Сигнализатор
перегрева электронный СП-1-1
СП-1-1 Предназначен для
оповещения световым сигналом о превышении критической температуры: блока
цилиндров двигателя, коробки передач, головок цилиндра двигателя, и т д.
«снегохода, мотоцикла, автомобиля, моторных катеров и т д. С напряжением
бортовой сети 12В». (В приборе применяется светодиод высокой яркости (сила
света 600 мкд), что обеспечивает визуальный контроль при любых погодных
условиях: туман, дождь, яркое солнце и т. д.).
Устройство и принцип работы
СП-1-1 представляет собой
реагирующее на температуру устройство, состоящее из электронного блока с
лампочкой, внешних соединительных проводов и чувствительных элементов
(далее - ЧЭ). В качестве ЧЭ используются термопреобразователи сопротивления
ТПТ-3-6. Электронный блок предназначен для преобразования сигнала,
поступающего с ЧЭ, в сигнал измерительной информации, которая
отображается на красной лампочке электронного блока.

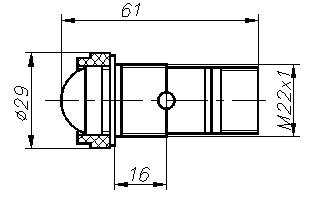

Габаритные размеры прибора:
Рис.1
Основные технические характеристики
| Обозначение |
СП-1-1 |
| Температура срабатывания, °C
|
*197
|
| Гистерезис, не более, °C
|
5 |
| Температурная погрешность
срабатывания, не более, °C |
±1.5 |
| Диапазон температур эксплуатации,
°C |
- 40 ... + 50
|
| Количество измерительных каналов
|
2 |
| Напряжение питания, В |
12 |
| Максимальная потребляемая
мощность, Вт |
1,5 |
| Тип датчика термометр
платиновый технический |
ТПТ-3-6 |
| Показатель тепловой инерции
датчика, не более ,C |
4 |
| Атмосферное давление при
эксплуатации, кПа |
0.86 ... 106.7
|
| Материал защитной арматуры
датчиков |
12Х18Н10Т |
| Категория пылевлагозащищённости
|
IP 40 |
| Устойчивость к механическим
воздействиям по ГОСТ 12997 |
L 1 |
| Содержание драгоценных металлов, в
граммах - платина |
0.004 |
| Содержание драгоценных металлов, в
граммах - серебро |
0.0046 |
* Температура срабатывания
красной лампочки может настраиваться по желанию заказчика. Данная
температура 197°C настроена для головок цилиндров двигателя
снегоходов отечественных производителей. «РЫСЬ,
БУРАН, ТАЙГА».
Гарантии производителя:
Гарантийный срок -12 месяцев со дня ввода в эксплуатацию.
Срок службы прибора при соблюдении условий
эксплуатации - 5 лет.
Примечание:
Возможна модернизация прибора по желанию заказчика.
|
