Измерительные преобразователи с унифицированным выходным сигналом ПСП, ПСМ, ПСХА
Измерительные преобразователи с
унифицированным выходным сигналом модификаций ПСП, ПСМ, ПСХА (далее
преобразователи сигнала) предназначены для преобразования сигналов
термопреобразователей сопротивления (по ГОСТ 6651-94), а также преобразователей
термоэлектрических (по ГОСТ 6616-94) в унифицированный электрический выходной
сигнал постоянного тока.
Преобразователи сигнала имеют следующие
виды исполнения:
- ПСМ-1, ПСП-1, ПСХА-1 - в виде "таблетки"
для установки потребителем в головку первичного термопреобразователя;
- ПСМ-3, ПСМ-4, ПСП-3, ПСП-4, ПСХА-3,
ПСХА-4 - в виде отдельных модулей для установки потребителем на DIN рейке и
последующим соединением с первичными термопреобразователями (медными проводами
для ПСМ, ПСП или компенсационными проводами для ПСХА).
ПСП, ПСМ, ПСХА
Основные технические характеристики
|
Тип
преобразователя сигнала |
Выходной преобразуемый
сигнал, мА |
Диапазон преобразуемых
температур, °С
|
НСХ
|
Класс
точности, % |
|
ПСМ-х05 ПСМ-х02
ПСМ-х42 |
0-5 0-20
4-20 |
-50…50 0…100
0…150 |
50М 100М |
0,25 0,5
0,1* |
|
ПСП-х05 ПСП-х02
ПСП-х42 |
0-5 0-20
4-20 |
-50…50 0…100
0…200
0…300
0…400
0…500 |
50П; 100П;
Pt 100;
500П;
Pt500;
Pt1000 |
0,25 0,5
0,1** |
|
ПСХА-х05 ПСХА-х02
ПСХА-х42 |
0-5 0-20
4-20 |
0…200 0…300
0…400
0…600
0…800 |
ХА(К) |
1,5 1 |
* Для класса точности 0,1% диапазон температур не менее 50 °С и находится в
пределах от -50..+200 °С.**
Для класса точности 0,1% диапазон температур не менее 50 °С и находится в
пределах от -50..+240 °С.
- Напряжение питания термопреобразователей,
В
|
24/36 |
- Максимальное сопротивление нагрузки,
кОм: для 24 В
для 36 В
|
Rн = (Uп
-12)/Iн Rн =
(Uп -18)/Iн
|
- Категория пылевлагозащищенности по ГОСТ
14254
|
IP00 |
- Устойчивость к механическим воздействиям
по ГОСТ 12997-84, группа исполнения
|
N3 |
- Устойчивость к климатическим воздействиям
по ГОСТ 12997-84, группа исполнения
|
С4 |
- Габаритные размеры
ПСМ-3, ПСП-3, ПСХА-3, мм
ПСМ-4, ПСП-4, ПСХА-4, мм
|
75х20х55
75х28х65 |

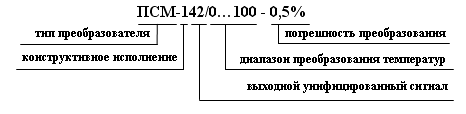

Пример обозначения при заказе
|
