Комплект
термопреобразователей платиновых технических разностных типа КТПТР-06, КТПТР-07,
КТПТР-08
ТУ
4211-072-17113168-01 Госреестр №
21605-01
Комплекты термопреобразователей предназначены для
измерения температуры и разности температур в составе теплосчетчиков и других
приборов учета и контроля тепловой энергии в тепловых сетях промышленных
предприятий и теплоснабжающих организаций.
|
Монтажная длина L, мм |
35 |
45 |
50 |
60 |
70 |
80 |
110 |
140 |
Тип и вид исполнения
|
КТПТР-06 |
Масса, кг (комплект)
|
0,175 |
0,180 |
0,185 |
0,190 |
|
КТПТР-07 |
0,076 |
0,078 |
0,080 |
0,084 |
|
КТПТР-08 |
0,070 |
0,072 |
0,074 |
0,076 |
Технические характеристики
- диапазон измеряемых температур,
°С
от 0 до 130
- диапазон разности температур, °С
от 0 до 120
100П, 500П, Pt100, Pt500
А
- Показатель тепловой инерции не
более, с
5
№4
6,3
- Погрешность измерения температуры
для кл.1: dt=±(0,15+0,001t)
для кл.2: dt=±(0,15+0,002t)
- Погрешность измерения разности
температур
для кл.1: d(Dt)=±(0,05+0,001Dt)
для кл.2: d(Dt)=±(0,05+0,002Dt),
где Dt - разность температур.
- Степень защиты от пыли и влаги по
ГОСТ 14254
IP65 для КТПТР-06
IP54 для КТПТР-07, 08
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
По условиям эксплуатации термопреобразователи
соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
защитной арматуры: сталь
12Х18Н10Т
головки: сополимер марки
АБС-2020-32
- разъем
РС-4ТВ - для КТПТР-07
- соединительный кабель - ШТЛ-4х0,12 мм2 - для
КТПТР-08
Примечание:
1) Комплект термопреобразователей работоспособен при
температуре окружающей среды от минус 50 до плюс 60°С.
2) Рекомендуемый измерительный ток для 100П, Pt100 -
1,0 мА; для 500П, Pt500 – 0,2 мА
3) Длина кабеля может быть изменена по согласованию
с заказчиком
4) По согласованию с заказчиком термопреобразователи
могут комплектоваться защитными гильзами.

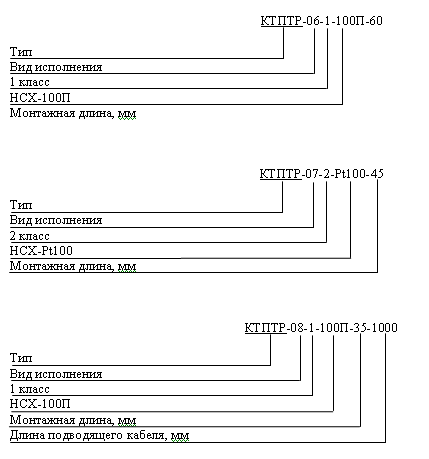

Примеры записи при заказе:
|
