Комплект термопреобразователей платиновых технических разностных типа КТПТР-04, КТПТР-05

ТУ 4211-071-17113168-98                                                                                 Госреестр №17468-98

Комплекты термопреобразователей предназначены для измерения температуры и разности температур в составе теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых сетях промышленных предприятий и теплоснабжающих организаций.

КТПТР-04	КТПТР-05
Схема электрических соединений №4

Технические характеристики

• диапазон измеряемых температур, °С

      от 0 до 200

• диапазон разности температур, °С

      от 0 до 180

• НСХ по ГОСТ 6651-94

      100П, 500П, Pt100, Pt500

• класс допуска

      А

• Показатель тепловой инерции не более, с

      10

• Схема соединения с ЧЭ

      №4

• Погрешность измерения температуры

      для кл.1: dt=±(0,15+0,001t)

      для кл.2: dt=±(0,15+0,002t)

• Погрешность измерения разности температур

      для кл.1: d(Dt)=±(0,05+0,001Dt)

      для кл.2: d(Dt)=±(0,05+0,002Dt),

      где Dt - разность температур.

• Условное давление, МПа

      6,3

• Степень защиты от пыли и влаги по ГОСТ 14254

      IP65

• виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84

• климатическое исполнение

      По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

• материал

      защитной арматуры:        сталь      12Х18Н10Т

                  головки:                сополимер марки АБС-2020-32

Примечание:

1)       Рекомендуемый измерительный ток для 100П, Pt100 - 1,0 мА; для 500П, Pt500 - 0,2 мА

2)       По согласованию с заказчиком термопреобразователи могут комплектоваться защитными гильзами

3)       Комплект термопреобразователей работоспособен при температуре окружающей среды от  -50 до +60 °С

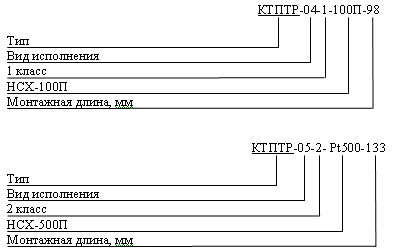

Примеры записи при заказе:
