Гильза
защитная ГЗ-50-8, ГЗ-50-10
Гильза защитная предназначена для защиты
термопреобразователей температуры от внешних давлений (Ру) до 50 МПа.
Гильза рассчитана на предельную скорость потока (см.
таблицу).
Материал гильзы: сталь 12Х18Н10Т или 20Х13.
Материал прокладки: медь М1.
Каждая гильза проходит испытание внутренним
гидростатическим давлением Рпробн. = 75 МПа в течение 2 минут и выдается
протокол испытаний.
|
ГЗ-50-8 |
 |
 |

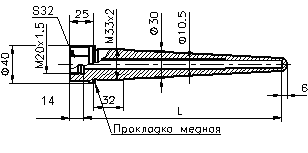

| Рис. 1
Под термопреобразователь с неподвижным штуцером |

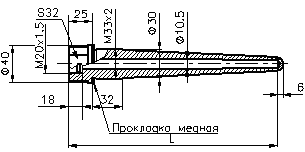

Рис. 2
Под термопреобразователь с подвижным штуцером |
|
|
|
ГЗ-50-10 |
 |
 |
| Рис. 1
Под термопреобразователь с неподвижным штуцером |
Рис. 2
Под термопреобразователь с подвижным штуцером |
|
Шифр |
L, мм |
Масса,
не более, кг |
Предельная скорость.
потока, м/с |
|
Пар |
Вода |
|
ГЗ-50-8-120 |
ГЗ-50-10-120 |
120 |
0,610 |
120 |
10 |
|
ГЗ-50-8-160 |
ГЗ-50-10-160 |
160 |
0,700 |
120 |
10 |
|
ГЗ-50-8-200 |
ГЗ-50-10-200 |
200 |
0,810 |
100 |
7,5 |
|
ГЗ-50-8-250 |
ГЗ-50-10-250 |
250 |
0,900 |
100 |
7,5 |
|
ГЗ-50-8-320 |
ГЗ-50-10-320 |
320 |
1,100 |
100 |
7,5 |
Примечание: Гильзы могут поставляться в комплекте с
термопреобразователями или как самостоятельное изделие. По согласованию с
заказчиком длина защитных гильз может быть изменена.

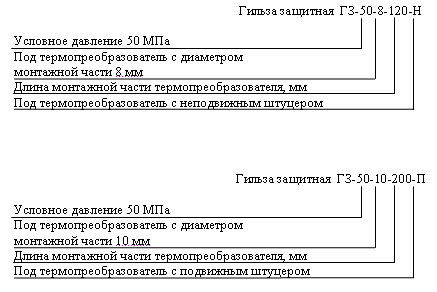

Примеры записи при заказе:
|
