Гильза
защитная ГЗ-25-8, ГЗ-25-10
Гильза защитная предназначена для защиты
термопреобразователей температуры от внешних давлений (Ру) до 25 МПа.
Гильза рассчитана на предельную скорость потока (см.
таблицу).
Материал гильзы: сталь 12Х18Н10Т.
Материал прокладки: медь М1.
Каждая гильза проходит испытание внутренним
гидростатическим давлением Рпробн. = 40 МПа в течение 2 минут и выдается
протокол испытаний.
|
ГЗ-25-8 |
 |
 |
| Рис. 1
Под термопреобразователь с неподвижным штуцером |
Рис. 2
Под термопреобразователь с подвижным штуцером |
|
|
|
ГЗ-25-10 |
 |
 |
| Рис. 1
Под термопреобразователь с неподвижным штуцером |
Рис. 2
Под термопреобразователь с подвижным штуцером |
|
Шифр |
L, мм
|
Масса,
не более,
кг. |
Предельная скорость
потока, м/с. |
|
Пар |
Вода |
|
ГЗ-25-8-80 |
ГЗ-25-10-80 |
80 |
0,120 |
40 |
4,0 |
|
ГЗ-25-8-100 |
ГЗ-25-10-100 |
100 |
0,120 |
40 |
4,0 |
|
ГЗ-25-8-120 |
ГЗ-25-10-120 |
120 |
0,160 |
40 |
4,0 |
|
ГЗ-25-8-160 |
ГЗ-25-10-160 |
160 |
0,190 |
40 |
4,0 |
|
ГЗ-25-8-200 |
ГЗ-25-10-200 |
200 |
0,220 |
25 |
2,5 |
|
ГЗ-25-8-250 |
ГЗ-25-10-250 |
250 |
0,260 |
25 |
2,5 |
|
ГЗ-25-8-320 |
ГЗ-25-10-320 |
320 |
0,300 |
25 |
2,5 |
|
ГЗ-25-8-400 |
ГЗ-25-10-400 |
400 |
0,360 |
5 |
0,5 |
|
ГЗ-25-8-500 |
ГЗ-25-10-500 |
500 |
0,420 |
5 |
0,5 |
|
ГЗ-25-8-630 |
ГЗ-25-10-630 |
630 |
0,490 |
5 |
0,5 |
|
ГЗ-25-8-800 |
ГЗ-25-10-800 |
800 |
0,660 |
5 |
0,5 |
|
ГЗ-25-8-1000 |
ГЗ-25-10-1000 |
1000 |
0,790 |
5 |
0,5 |
|
ГЗ-25-8-1250 |
ГЗ-25-10-1250 |
1250 |
1,000 |
2 |
0,2 |
|
ГЗ-25-8-1600 |
ГЗ-25-10-1600 |
1600 |
1,240 |
2 |
0,2 |
|
ГЗ-25-8-2000 |
ГЗ-25-10-2000 |
2000 |
1,440 |
2 |
0,2 |
Примечание: Гильзы могут поставляться в комплекте с
термопреобразователями или как самостоятельное изделие. По согласованию с
заказчиком длина защитных гильз может быть изменена.

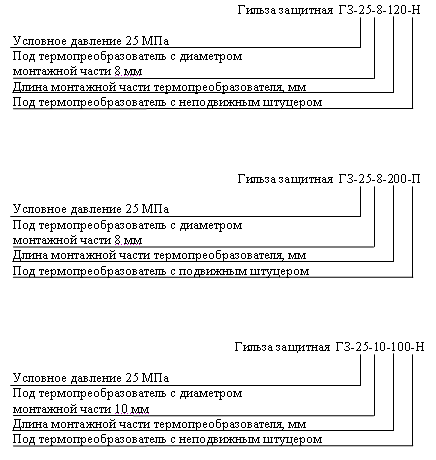

Примеры записи при заказе:
|
