Гильза
защитная ГЗ-6,3-8, ГЗ-6,3-10
Гильза защитная предназначена для защиты
термопреобразователей температуры от внешних давлений (Ру) до 6,3 МПа.
Гильза рассчитана на предельную скорость потока (см.
таблицу).
Материал гильзы: сталь 12Х18Н10Т.
Материал прокладки: медь М1.
Опытные образцы были испытаны внутренним гидростатическим
давлением Рпробн. = 10 МПа в течение 2 минут.
|
ГЗ-6,3-8 |
 |
 |
| Рис. 1
Под термопреобразователь с неподвижным штуцером
|
Рис. 2
Под термопреобразователь с подвижным штуцером
|
|
ГЗ-6,3-10 |
 |
 |
| Рис. 1
Под термопреобразователь с неподвижным штуцером
|
Рис. 2
Под термопреобразователь с подвижным штуцером
|
|
Шифр |
L, мм |
Масса,
не более
кг. |
Предельная скорость потока,
м/с. |
|
Пар |
Вода |
|
ГЗ-6,3-8-80 |
ГЗ-6,3-10-80 |
80 |
0,120 |
40 |
4,0 |
|
ГЗ-6,3-8-100 |
ГЗ-6,3-10-100 |
100 |
0,120 |
40 |
4,0 |
|
ГЗ-6,3-8-120 |
ГЗ-6,3-10-120 |
120 |
0,125 |
40 |
4,0 |
|
ГЗ-6,3-8-160 |
ГЗ-6,3-10-160 |
160 |
0,150 |
40 |
4,0 |
|
ГЗ-6,3-8-200 |
ГЗ-6,3-10-200 |
200 |
0,170 |
25 |
2,5 |
|
ГЗ-6,3-8-250 |
ГЗ-6,3-10-250 |
250 |
0,210 |
25 |
2,5 |
|
ГЗ-6,3-8-320 |
ГЗ-6,3-10-320 |
320 |
0,235 |
25 |
2,5 |
|
ГЗ-6,3-8-400 |
ГЗ-6,3-10-400 |
400 |
0,295 |
5 |
0,5 |
|
ГЗ-6,3-8-500 |
ГЗ-6,3-10-500 |
500 |
0,350 |
5 |
0,5 |
|
ГЗ-6,3-8-630 |
ГЗ-6,3-10-630 |
630 |
0,425 |
5 |
0,5 |
|
ГЗ-6,3-8-800 |
ГЗ-6,3-10-800 |
800 |
0,525 |
5 |
0,5 |
|
ГЗ-6,3-8-1000 |
ГЗ-6,3-10-1000 |
1000 |
0,650 |
5 |
0,5 |
Примечание: Гильзы могут поставляться
в комплекте с термопреобразователями или как самостоятельное изделие. По
согласованию с заказчиком длина защитных гильз может быть изменена.

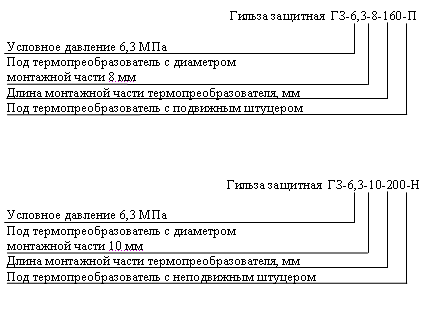

Примеры записи при заказе:
|
