Гильзы
защитные ГЗ-6,3-6-1, ГЗ-6,3-6-2
Гильза защитная предназначена для защиты
термопреобразователей температуры от внешних давлений (Ру) до 6,3 МПа.
Гильза рассчитана на предельную скорость потока (см.
таблицу).
Материал гильзы: сталь 12Х18Н10Т.
Материал прокладки: медь М1.
Опытные образцы были испытаны внутренним гидростатическим
давлением Рпробн. = 10 МПа в течение 2 минут.

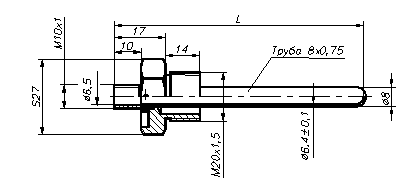

ГЗ-6,3-6-1

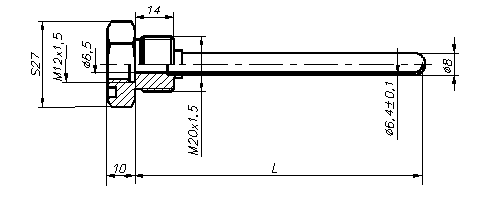

ГЗ-6,3-6-2
|
Шифр |
L, мм |
Масса, кг |
Предельная скорость потока,
м/сек |
|
Пар |
Вода |
|
ГЗ-6,3-6-1-70 |
ГЗ-6,3-6-2-70 |
70 |
|
50 |
5 |
|
ГЗ-6,3-6-1-98 |
ГЗ-6,3-6-2-98 |
98 |
|
50 |
5 |
|
ГЗ-6,3-6-1-133 |
ГЗ-6,3-6-2-133 |
133 |
|
25 |
2,5 |
|
ГЗ-6,3-6-1-233 |
ГЗ-6,3-6-2-233 |
223 |
|
25 |
2,5 |
Примечание: Гильзы могут поставляться
в комплекте с термопреобразователями или как самостоятельное изделие. По
согласованию с заказчиком длина защитных гильз может быть изменена.

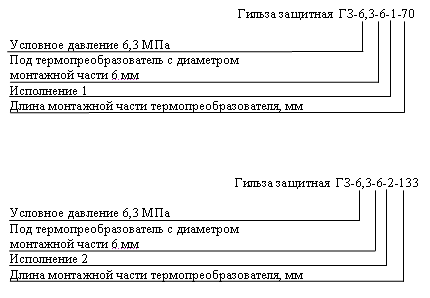

Примеры записи при заказе:
|
