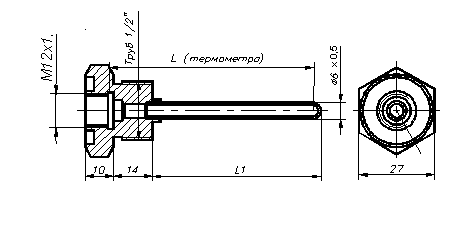

Гильза
защитная ГЗ-6,3-4 (для термометров ТПТ-19, ЧЭПТ-3, КТПТР-03,-06,-07,-08)
Гильза защитная предназначена для защиты
термопреобразователей температуры от внешних давлений (Ру) до 6,3 МПа.
Гильза рассчитана на предельную скорость потока (см.
таблицу).
Материал гильзы: сталь 12Х18Н10Т.
Материал прокладки: медь М1.
Опытные образцы были испытаны внутренним гидростатическим
давлением Рпробн. = 10 МПа в течение 2 минут.
ГЗ-6,3-4
|
Шифр |
L, мм |
Масса, кг |
Предельная скорость
потока, м/сек |
|
Пар |
Вода |
|
ГЗ-6,3-4-50 |
50 |
|
60 |
6 |
|
ГЗ-6,3-4-60 |
60 |
|
60 |
6 |
|
ГЗ-6,3-4-70 |
70 |
|
60 |
6 |
|
ГЗ-6,3-4-80 |
80 |
|
30 |
3 |
|
ГЗ-6,3-4-110 |
110 |
|
30 |
3 |
|
ГЗ-6,3-4-140 |
140 |
|
30 |
3 |
Примечание: Гильзы могут поставляться в комплекте с термопреобразователями или
как самостоятельное изделие. По согласованию с заказчиком длина защитных гильз

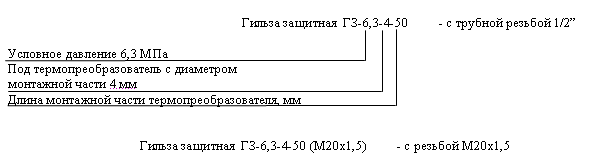

может быть изменена.Примеры
записи при заказе:
|
