Коррозионностойкие манометры
МП4Аф-Кс, МВП4Аф-Кс
Назначение
Манометры и мановакуумметры
показывающие МП4Аф-Кс и МВП4Аф-Кс предназначены для измерения избыточного и
вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с
содержанием сероводорода (H2S) и углекислого газа (CO2) до
25% объемных каждого, неорганических солей и парафина до 10% весовых.
Технические данные
Диаметр корпуса - 150 мм.
Резьба штуцера - М20х1,5.
Диапазон показаний приборов, kgf/см2:
МП4Аф-Кс – от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400;
600
МВП4Аф-Кс – от -1 до 0,6; 1,5; 3; 5; 9; 15; 24
Класс точности приборов - 1,5.
Диапазон измерений избыточного давления
должен быть от 0 до 75% диапазона показаний; вакуумметрического давления – равен
диапазону показаний.
Приборы устойчивы к воздействию
температуры окружающего воздуха от -50° до +60°С.
Степень защиты приборов от воздействия
твердых частиц, пыли и воды – IP53 по ГОСТ 14254-96.
Масса приборов МП4Аф-Кс, МВП4Аф-Кс - не
более 0,9 кг

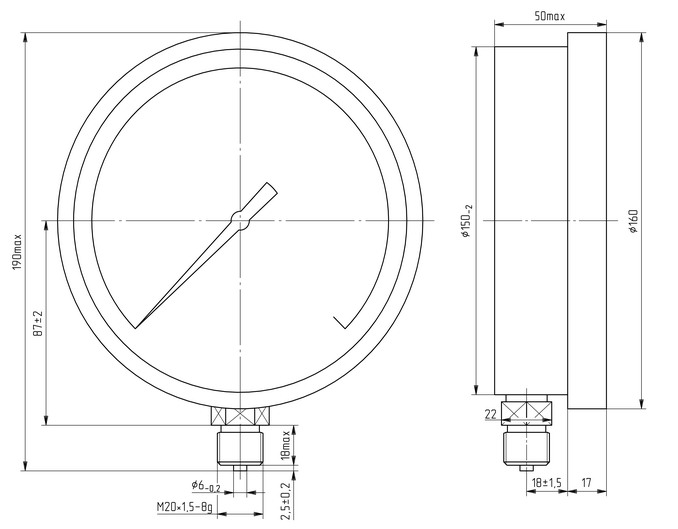

Габаритные и присоединительные размеры
МП4Аф-Кс
|
