Технические манометры МП3-Уф, ВП3-Уф, МВП3-Уф

Назначение

Манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП3-Уф, ВП3-Уф, МВП3-Уф предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, пара и газа, в т. ч. кислорода, ацетилена.

Технические данные

Диаметр корпуса - 100 мм.

Резьба штуцера - М20х1,5.

Диапазон показаний приборов, kgf/см²:
МП3-Уф – от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600 (жидкости, пар, газ, в т.ч. кислород)
МП3-Уф – от 0 до 1000; 1600 (жидкости)
МП3-Уф – от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 (ацетилен)
МП3-Уф – от 0 до 25 (хладоны);
ВП3-Уф – от -1 до 0;
МВП3-Уф – от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 (жидкости, пар, газ, в т.ч. кислород)
МВП3-Уф – от -1 до 15; 24 (хладоны)

Класс точности приборов - 1,5.

Диапазон измерений избыточного давления должен быть от 0 до 75% диапазона показаний; вакуумметрического давления – равен диапазону показаний.

Приборы устойчивы к воздействию температуры окружающего воздуха от -50° до +60°С.

Степень защиты приборов от воздействия твердых частиц, пыли и воды – IP40 и IP53 по ГОСТ 14254-96.

Масса приборов МП3-Уф, ВП3-Уф, МВП3-Уф - не более 0,5 кг

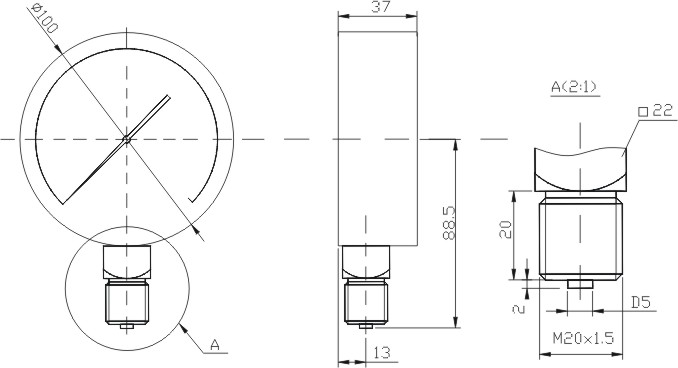

Габаритные и присоединительные размеры МП3-Уф
