Электроконтактные манометры ДМ2005ф, ДВ2005ф, ДА2005ф

Назначение

Электроконтактные (сигнализирующие) манометры, вакуумметры и мановакуумметры ДМ2005ф, ДВ2005ф, ДА2005ф предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа (в т. ч. кислорода), неагрессивных к материалам деталей, контактирующих с измеряемой средой, и замыкания или размыкания электрических цепей при достижении заданного предела давления.

Стандартное исполнение контактной группы - с магнитным поджатием.

Технические данные

Диаметр корпуса - 150 мм.

Резьба штуцера - М20х1,5.

Диапазон показаний приборов, kgf/см²:
ДМ2005ф – от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 (жидкости, пар, газ, в т.ч. кислород)
ДВ2005ф – от -1 до 0;
ДА2005ф – от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 (жидкости, пар, газ, в т.ч. кислород)

Класс точности приборов - 1,5.

Диапазон измерений избыточного давления должен быть от 0 до 75% диапазона показаний; вакуумметрического давления – равен диапазону показаний.

Приборы устойчивы к воздействию температуры окружающего воздуха от -50° до +60°С.

Степень защиты приборов от воздействия твердых частиц, пыли и воды – IP40 по ГОСТ 14254-96.

Масса приборов ДМ2005ф, ДВ2005ф, ДА2005ф - не более 0,9 кг

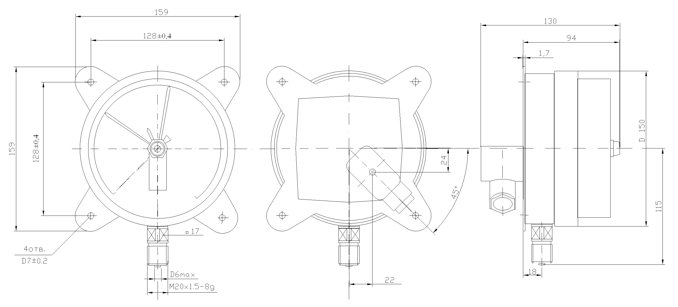

Габаритные и присоединительные размеры ДМ2005ф
