Гильзы защитные ЮНКЖ.019,
ЮНКЖ.020
Предназначены для защиты
термопреобразователей от воздействия транспортируемой среды в
нефтеперерабатывающей и химической промышленности.
Фланцы с условными проходами Д У
изготавливаются по ГОСТ 12821-92, вид и основные размеры соединительного
уплотнения на фланце – согласно исполнений 1-7 по ГОСТ 12815-92 для указанного
условного давления Р У. Материал монтажного фланца и защитного чехла: С 10 –
нержавеющая сталь 12Х18Н10Т (08Х18Н10Т).
Конструкция защитных гильз ЮНКЖ.019 и
ЮНКЖ.020 защищена патентами на полезную модель № 16222 и №39225.

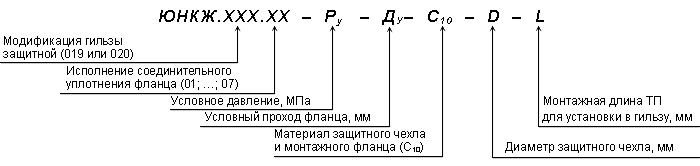

Условное обозначение гильзы защитной :
Технические характеристики гильз защитных ЮНКЖ.019,
ЮНКЖ.020:
условное давление, Ру ,
- 6.3 МПа для ЮНКЖ.019;
- 16 МПа для ЮНКЖ.020
рабочее давление, Рр,
- 2.65 МПа для ЮНКЖ.019;
- 6.6 МПа для ЮНКЖ.020
допустимые скорости потоков, на которые рассчитаны
гильзы защитные ЮНКЖ 019, приведены в таблице:
диаметр чехла,
D , мм |
толщина стенки
чехла, мм |
температура,
0С |
плотность среды,
кг/м3 |
Длина монтажной части, L , мм
|
| 200 |
250 |
320 |
400 |
500 |
800-1000 |
| Допустимая скорость потока, м/с
|
| 16 |
2 |
20 – 400 |
1000 |
6 |
4.7 |
3.7 |
2.8 |
2.3 |
1.1 |
| 100 |
19 |
15 |
11 |
9 |
7 |
3.5 |
| 10 |
60 |
47 |
37 |
28 |
23 |
11 |
| 400 – 600 |
1000 |
4.5 |
3.5 |
2.6 |
2.1 |
1.7 |
0.8 |
| 100 |
14 |
11 |
8.4 |
6.6 |
5.2 |
2.6 |
| 10 |
45 |
35 |
26 |
21 |
17 |
8 |
Не рекомендуемый
диапазон скоростей, м/с |
20–38 |
13–24 |
7–15 |
4.5–9.5 |
3–6 |
0.7–1.5 |
| 20 |
2.5 |
20 – 400 |
1000 |
7.7 |
6 |
4.5 |
3.5 |
2.9 |
1.4 |
| 100 |
24 |
19 |
14 |
11 |
9 |
4.4 |
| 10 |
75 |
60 |
45 |
35 |
29 |
14 |
| 400 – 600 |
1000 |
5.6 |
4.4 |
3.3 |
2.6 |
2 |
1 |
| 100 |
18 |
14 |
11 |
8.4 |
6.6 |
3 |
| 10 |
56 |
44 |
33 |
26 |
20 |
10 |
Не рекомендуемый
диапазон скоростей, м/с |
32–59 |
20–38 |
12–23 |
7.5–15 |
4.5–10 |
1.1–2.4 |
допустимые скорости потоков, на которые рассчитаны
гильзы защитные ЮНКЖ 020, приведены в таблице:
диаметр
чехла,
D , мм |
температура,
0С |
плотность среды,
кг/м3 |
Длина монтажной части, L , мм
|
| 200 |
250 |
320 |
400 |
500 |
| Допустимая скорость потока, м/с
|
| 23 |
20 – 400 |
1000 |
16 |
12 |
9,5 |
7,8 |
6 |
| 100 |
51 |
40 |
30 |
23 |
19 |
| 10 |
140 |
125 |
98 |
79 |
61 |
| 400 – 600 |
1000 |
12 |
9.5 |
7.4 |
5.8 |
4.6 |
| 100 |
39 |
30 |
22 |
18 |
14 |
| 10 |
119 |
98 |
74 |
58 |
46 |
| 35 |
20 – 400 |
1000 |
19 |
16 |
12.5 |
9.5 |
8 |
| 100 |
60 |
50 |
40 |
31 |
25 |
| 10 |
140 |
140 |
125 |
95 |
80 |
| 400 – 600 |
1000 |
16 |
12 |
9.5 |
7.5 |
6 |
| 100 |
48 |
38 |
30 |
23 |
18 |
| 10 |
140 |
120 |
95 |
75 |
60 |
Перечень исполнений гильз защитных модификаций ЮНКЖ.019,
ЮНКЖ.020:
Монтажная длина L выбирается из ряда:
- 200; 250; 320; 400; 500; 630; 800; 1000 мм.
Проходы условные, Ду, выбираются из ряда:
- 20; 25; 32; 40; 50; 65; 80 мм.
| Обозначение |
Исполнения |
Ру, МПа |
Ду, мм |
Материал
защитного
чехла |
Диаметр защитного чехла,
D , мм |
Монтажная длина, L , мм
|
| |
от |
до |
|
|
от |
до |
| ЮНКЖ 019.0х |
1 ÷ 5 |
1.6; 2.5; 4.0; 6.3 |
20 |
32 |
С10 |
16 |
200 |
1000 |
| ЮНКЖ 019.0х |
1 ÷ 5 |
1.6; 2.5; 4.0; 6.3 |
25 |
80 |
20 |
200 |
1000 |
| ЮНКЖ 020.0х |
1 ÷ 5 |
1.6; 2.5; 4.0; 6.3 |
25 |
40 |
23 |
200 |
500 |
| ЮНКЖ 020.0х |
7 |
6.3; 10.0; 16.0 |
25 |
40 |
23 |
200 |
500 |
| ЮНКЖ 020.0х |
1 ÷ 5 |
1.6; 2.5; 4.0; 6.3 |
50 |
80 |
35 |
200 |
500 |
| ЮНКЖ 020.0х |
7 |
6.3; 10.0; 16.0 |
50 |
80 |
35 |
200 |
500 |
Обозначение и примеры записи при заказе:
гильза защитная ЮНКЖ.019.02 – 6.3 - 50 - С10
- D - L
гильза защитная ЮНКЖ.020.07 - 10.0 -50 - С10 - D - L
Гильза защитная ЮНКЖ.019.02 - 2.5 -50 - С10
- 20 - 400 – гильза защитная конструктивной модификации 019 со 2-ым
исполнением соединительного уплотнения (выступ) на условное давление 2.5
МПа и условный проход 50 мм, материал С10 – сталь
12Х18Н10Т, диаметр защитного чехла 20 мм, монтажная длина 400 мм.
|
