Гильзы защитные ЮНКЖ.017,
ЮНКЖ.018
Предназначены для защиты термопреобразователей в паровых и
газовых потоках.
Погружаемая часть цельноточеная.
Материал:
- Смф – сталь 12Х1МФ или
- С10 – сталь 12Х18Н10Т.
Конструкция защитных гильз ЮНКЖ.017 и ЮНКЖ.018 защищена
свидетельством на полезную модель № 11393.
Конструкция обеспечивает возможность замены
термопреобразователя без демонтажа защитной гильзы с объекта, а также
возможность вынести клеммную головку термопреобразователя за пределы
теплоизоляции паропровода.
|
|
|

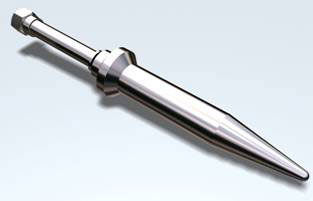

Гильза защитная ЮНКЖ.017 |
|
|
|
|
|
|
|

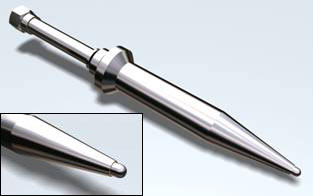

Гильза защитная ЮНКЖ.018 |
Технические характеристики гильз защитных ЮНКЖ.017,
ЮНКЖ.018:
условное давление, Ру
рабочее давление, Рр,
допустимые скорости потоков, на которые рассчитаны
гильзы ЮНКЖ.017, 018 приведены в таблице:
Температура,
0С |
Плотность
среды,
кг/м 3 |
Длина монтажной части, L , мм
|
| 100 |
120 |
160 |
200 |
| Допустимая скорость потока, м/с
|
| 20 – 400 |
1000 |
42 |
34 |
24 |
18 |
| 100 |
120 |
100 |
70 |
55 |
| 10 |
140 |
140 |
140 |
140 |
| 400 – 600 |
1000 |
27 |
21 |
15 |
10 |
| 100 |
80 |
60 |
45 |
35 |
| 10 |
140 |
140 |
140 |
100 |
Перечень исполнений гильз защитных конструктивной
модификации ЮНКЖ.017, ЮНКЖ.018:
Длину монтажной части L выбирать из ряда:
Обозначение
гильзы |
Материал
чехла |
Диаметр чехла,
D , мм |
Монтажная длина, L , мм
|
| min |
max |
| ЮНКЖ.017 |
С10, СМФ
|
35 |
100 |
200 |
| ЮНКЖ.018 |
Обозначение и примеры записи при заказе:
гильза защитная типа ЮНКЖ.017 – Схх
– D –L
гильза защитная типа ЮНКЖ.018 – Схх – D – L
|
