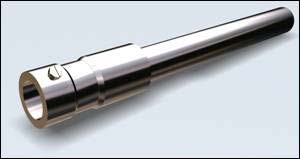

Гильзы защитные ЮНКЖ.011,
ЮНКЖ.012 для комплектов термопреобразователей сопротивления платиновых типа
ТСПТК 102 , ТСПТК 300
Предназначены для установки
термопреобразователей комплектов ТСПТК модификаций 102, 300 на термометрируемом
объекте при наличии требований дополнительной защиты термопреобразователей от
механического воздействия рабочей среды.
Рассчитаны на условное давление до 1.0
МПа.
Материал: С10 – нержавеющая
сталь 12Х18Н10Т (08Х18Н10Т).

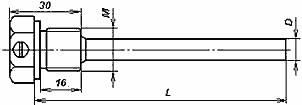

L - монтажная длина термопреобразователя,
предназначенного для установки в гильзу.
Возможна поставка защитных гильз по рабочим
чертежам Заказчика.
Перечень исполнений ильз защитных конструктивной
модификации ЮНКЖ. ХХХ
Длина монтажной части L, ГОСТ 6651-94: 120, 160, 200, 250,
320 мм.
| Тип
|
Модификация
|
Монтажная
резьба, М |
Материал
|
Наружный
диаметр, D 1 |
Монтажный
диаметр, D , мм |
Длина
монтажной части, L, мм |
| min |
max |
| ЮНКЖ |
011 |
М16х1.5, М20х1.5, G 1\2”
|
С10 |
– |
8 |
120 |
320 |
| ЮНКЖ |
012 |
– |
14 |
Обозначение и примеры записи при заказе:
гильза защитная типа ЮНКЖ .01Х .М – С10
– D (/ D 1) – L
|
