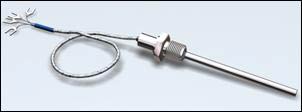

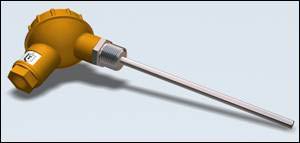

Комплекты термопреобразователей
сопротивления платиновых типов ТСПТК 201, ТСПТК 202
Предназначены для измерения разности температур
теплоносителя, а также для измерения температуры теплоносителя в составе
теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых
сетях открытых и закрытых систем теплоснабжения в энергетике.
Технические характеристики комплектов
термопреобразователей сопротивления:
| тип |
номинальная статическая
характеристика
(НСХ) |
класс допуска
ТС |
класс допуска
комплекта ТС |
диапазон измерения
разности температур,
°С |
диапазон рабочих температур,
°С |
| ТСПТК |
100П, Pt 100, Pt 500 |
В |
2 |
от 3 до 155 |
от 0 до 160 |
диапазон условных давлений
показатель тепловой инерции не превышает
- 16 с для диаметра ТСПТ в зоне ЧЭ 6.0 мм
- 20 с для диаметра ТСПТ в зоне ЧЭ 8.0 мм
материал защитного чехла

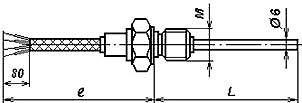

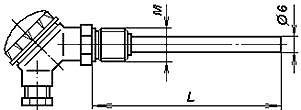

Перечень исполнений комплектов термопреобразователей
сопротивления модификаций ТСПТК 201 и 202
Длина монтажной части L, ГОСТ 6651-94: 80, 100, 120, 160,
200, 250, 320 мм.
Длину удлинительных проводов l выбирать из ряда:
2000; 3150; 5000; 8000 мм
| Тип |
Модификация
|
Резьба штуцера, М
|
НСХ
|
КлК.Кл.Сх.
|
Диаметр d , мм
|
Длина монтажной
части, L , мм |
| min |
max |
| ТСПТК |
201 |
М12х1.5, М16х1.5, G 1/2 ¢ ¢
|
100 П , Pt100, Pt500 |
2В4, 2В2 |
6.0 |
80 |
320 |
| 202 |
2В4 |
Обозначение и примеры записи при заказе:
ТСПТК 20_.ХХХ - НСХ – КлК . Кл.Сх. - d - L ( / l )
ТСПТК 201. G 1/2 " – 100П – 2В4 - 6 - 320 –
комплект термопреобразователей сопротивления платиновых модификации 201,
c неподвижным монтажным штуцером с резьбой G 1/2 ", градуировки 100П,
класс допуска комплекта 2, класс допуска ТС В, с
четырехпроводной схемой соединений, наружным диаметром 6 мм,
монтажной длиной 320 мм.
ТСПТК 202.М16 – Pt 100 – 2В4 - 6 – 320/2000 –
комплект термопреобразователей сопротивления платиновых модификации 202,
c неподвижным монтажным штуцером с резьбой М16х2, градуировки Pt 100
, класс допуска комплекта 2, класс допуска ТС В, с
четырехпроводной схемой соединений, наружным диаметром 6 мм,
монтажной длиной 320 мм, удлинительными проводами длиной 2000 мм.
При заказе рекомендуется указывать реальные
эксплуатационные значения минимальной температуры теплоносителя и минимальной
разности измеряемых температур.
|
