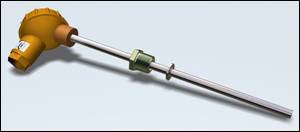

Комплекты термопреобразователей
сопротивления платиновых типов ТСПТК 101, ТСПТК 102
Предназначены для измерения разности
температур теплоносителя, а также для измерения температуры теплоносителя в
составе теплосчетчиков и других приборов учета и контроля тепловой энергии в
тепловых сетях открытых и закрытых систем теплоснабжения в энергетике.

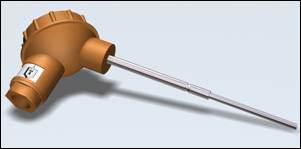

Комплекты термопреобразователей ТСПТК 102
могут комплектоваться защитными гильзами
ЮНКЖ 011 или ЮНКЖ 012 (см. п.6.4).
Технические характеристики комплектов
термопреобразователей сопротивления:
| тип |
номинальная статическая
характеристика
(НСХ) |
класс допуска
ТС |
класс допуска
комплекта ТС |
диапазон измерения
разности температур,
°С |
диапазон рабочих температур,
°С |
| ТСПТК |
100П, Pt 100, Pt 500 |
В |
2 |
от 3 до 155 |
от 0 до 160 |
диапазон условных давлений
- от 0 до 1.0 МПа для ТСПТК 101
- от 0 до 0.1 МПа для ТСПТК 102
показатель тепловой инерции не превышает
- 16 с для диаметра ТСПТ в зоне ЧЭ 6.0 мм
- 20 с для диаметра ТСПТ в зоне ЧЭ 8.0 мм
материал защитного чехла
Перечень исполнений комплектов термопреобразователей
сопротивления модификаций ТСПТК 101, 102

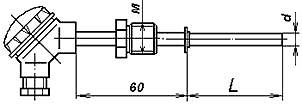

Длина монтажной части L, ГОСТ 6651-94: 80, 100, 120, 160,
200, 250, 320 мм.
| Тип |
Модификация |
Резьба
штуцера, М |
НСХ |
КлК.Кл.Сх. |
Диаметр
d , мм |
Длина монтажной части,
L , мм |
| min |
max |
| ТСПТК |
101 |
М12х1.5, М16х1.5 |
100 П , Pt100, Pt500 |
2В4, 2В2 |
6.0 |
80 |
200 |
| М16х1.5, М20х1.5, G 1/2 ¢ ¢ |
8.0 |
80 |
320 |
| 102 |
– |
6.0 |
80 |
320 |
Обозначение и примеры записи при заказе:
ТСПТК 10_ .ХХХ - НСХ – КлК . Кл.Сх. - d - L
ТСПТК 101. М20 – Pt 500 – 2В2 - 8 - 320 – комплект
термопреобразователей сопротивления платиновых модификации 101,
градуировки Pt 500, класс допуска комплекта 2, класс допуска ТС
В, с двухпроводной схемой измерения, наружным диаметром 8 мм,
монтажной длиной 320 мм, с монтажными элементами: кольцо диаметром 18 мм
и штуцером с резьбой М20х1.5.
При заказе рекомендуется указывать реальные
эксплуатационные значения минимальной температуры теплоносителя и минимальной
разности измеряемых температур.
|
