Термопреобразователи
сопротивления 303, 304 тип ТСМТ, ТСПТ
Термопреобразователи предназначены для измерения
температуры поверхности твердых тел.
 |
 |

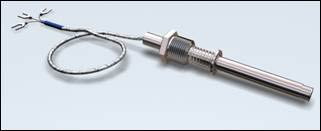

ТСМТ(ТСПТ) 303 |
| |
|
|
|
|

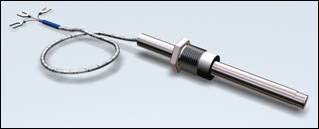

ТСМТ(ТСПТ) 304 |
Технические характеристики термопреобразователей
сопротивления:
| тип ТС |
номинальная статическая
характеристика (НСХ) |
класс допуска |
диапазон рабочих температур, °С
|
| ТСМТ |
50М, 100М |
В, С |
от -50 до 150 |
| ТСПТ |
50П, 100П, Pt 100, Pt 500 |
В, С |
от -50 до 150 |
условное давление
материал защитного чехла С 10
показатель тепловой инерции не превышает:
Перечень исполнений термопреобразователей сопротивления
модификаций 303; 304:
Длина монтажной части L, ГОСТ 6651-94: 60, 80, 100, 120,
160, 200, 250, 320, 400, 500 мм.
Длину удлинительных проводов l выбирать из ряда:
500; 800; 1000; 1600; 2000; 2500; 3150 мм.
| Тип ТС |
Модификация |
НСХ |
Кл.Сх. |
Диаметр
D , мм |
Длина монтажной
части, L , мм |
Длина удлинительных
проводов, l , мм |
| min |
max |
min |
max |
| ТСМТ |
303 |
50М, 100М |
В3, В4, С3 |
10 |
60 |
500 |
500 |
3150 |
| 304 |
100 |
1000 |
| ТСПТ |
303 |
50П, 100П, Pt 100, Pt 500
|
В3, В4, С3 |
10 |
60 |
500 |
500 |
3150 |
| 304 |
100 |
1000 |
Обозначение и примеры записи при заказе:
ТСМТ (ТСПТ) 30_ - НСХ - Кл.Сх. - D - L / l
ТСМТ 303 - 50М - С3 -10 - 100/500 – термопреобразователь сопротивления
медный модификации 303, градуировки 50М, класса допуска С с
трехпроводной схемой соединений, наружным диаметром 10 мм с
утонением до 9 мм, монтажной длиной 100 мм и удлинительными проводами
длиной 500 мм; монтажные элементы: кольцо диаметром 18 мм, пружина и
штуцер М20х1.5.
ТСПТ 304 - 100П - В3 -10 - 120/500 – термопреобразователь сопротивления
платиновый модификации 304, градуировки 100П, класса допуска В
с трехпроводной схемой соединений, наружным диаметром 10 мм с
утонением до 9 мм, монтажной длиной 120 мм и удлинительными проводами
длиной 500 мм; монтажные элементы: штуцер М20х1.5 и уплотнительной кольцо
из фторопласта.
|
