Термопреобразователи сопротивления 204 тип ТСМТ, ТСПТ

Предназначены для измерения температуры пищевых продуктов, обрабатывающихся в термокамерах.

Удлинительные провода изготавливаются из экранированного провода в оболочке из фторопласта (см. раздел Приложения).

По требованию заказчика для дополнительной защиты от механических повреждений удлинительные провода помещаются в гибкий металлорукав, или используется провод в силиконовой оболочке, что указывается в явном виде при заказе.

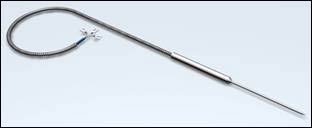

Термопреобразователи сопротивления 204 тип ТСМТ, ТСПТ



ТСМТ(ТСПТ) 204

Технические характеристики термопреобразователей сопротивления:

тип ТС номинальная статическая
характеристика (НСХ)
класс допуска диапазон рабочих температур, °С
ТСМТ 50М, 100М В от -50 до 150
С от -50 до 180
ТСПТ 50П, 100П В, С от -50 до 150
Pt 100 от -50 до 180

условное давление

  • 0.1 МПа

материал защитного чехла

  • С 10 – сталь 12Х18Н10Т

показатель тепловой инерции

  • не превышает 10 с

максимальная температура на переходной втулке

  • 180 °С

Перечень исполнений термопреобразователей сопротивления модификации 204

Длина монтажной части L, ГОСТ 6651-94: 60, 80, 100 мм.

длину удлинительных проводов выбирать из ряда: 1000; 2000; 3000; 5000 мм.

Тип ТС Модификация НСХ Кл.Сх. Диаметр
d , мм
Длина монтажной части, L , мм
min max
ТСМТ 204 50М В3;В4;С3;С4 4.0 60 100
100М 5.0
ТСПТ 50П, 100П, Pt 100, Pt 500 4.0, 5.0

Обозначение и примеры записи при заказе:

ТСМТ(ТСПТ) 204 - НСХ - Кл.Сх. - d - L / l (- металлорукав)
ТСМТ 204 - 100М – В3 -5 - 100 /5000
– термопреобразователь сопротивления медный модификации 204, градуировки 100М, класса допуска В с трехпроводной схемой соединений, диаметром 5 мм, монтажной длиной 100 мм и удлинительными проводами длиной 5000 мм во фторопластовой оболочке.
ТСПТ 204 - 50П - В4 - 5 - 60 /3000 – термопреобразователь сопротивления платиновый модификации 204, градуировки 50П, класса допуска В с четырехпроводной схемой соединений, диаметром 5 мм, монтажной длиной 60 мм и удлинительными проводами длиной 3000 мм во фторопластовой оболочке.
