Термопреобразователи
сопротивления 201, 202 тип ТСМТ, ТСПТ. 201К, 202К тип ТСПТ
Предназначены для измерения температуры жидких и
газообразных химически неагрессивных сред, а также агрессивных, не разрушающих
материал защитного чехла.
Термометры типа ТСПТ 201К и 202К предназначены для
измерения температуры в криогенной технике.
Удлинительные провода изготавливаются из экранированного
провода в оболочке из фторопласта.
|
 |

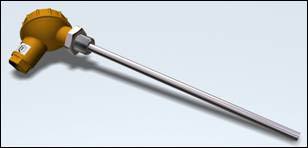

ТСМТ(ТСПТ) 201 |
| |
|
|
|
|

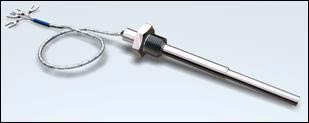

ТСМТ(ТСПТ) 202 |
| |
|
|
ТСПТ 201К |
|
ТСПТ 202К |
Технические характеристики термопреобразователей
сопротивления:
| тип ТС |
модификация |
номинальная статическая
характеристика (НСХ) |
класс допуска |
диапазон рабочих температур, °С |
| ТСМТ |
201, 202 |
50М, 100М |
В |
от -50 до 150 |
| С |
от -50 до 180 |
| ТСПТ |
201, 202 |
50 П , 100 П , Pt100, Pt500
|
А, В |
от -50 до 250 |
| 201К, 202К |
от -220 до 200 |
диапазон условных давлений, МПа
- от 0 до 6.3
- от 0 до 1.0 для ТС с диаметром рабочей части 6 мм
показатель тепловой инерции не превышает
- 20 с – для ТС с диаметром рабочей части 8, 10 мм
- 16 с – для ТС с диаметром рабочей части 6 мм
материал защитного чехла
максимальная температура
- на клеммной головке 120 °С (прессматериал АГ-4В),
- на переходной втулке 180 °С
Перечень исполнений термопреобразователей сопротивления
модификаций 201, 202, 201К, 202К
Длина монтажной части L, ГОСТ 6651-94: 80, 100, 120, 160,
200, 250, 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000 мм.
Длину удлинительных проводов l выбирать из ряда:
2000; 3150; 5000; 8000 мм
Тип
ТС |
Модификация |
НСХ |
Кл.Сх. |
Диаметр
D , мм |
Длина монтажной части,
L , мм |
| min |
max |
| ТСМТ |
201 |
50М, 100М |
В3, В4, С3, С4 |
8 |
80 |
2000 |
| 50М |
В2, С2 |
80 |
1250 |
| 100М |
80 |
2500 |
| 202 |
50М, 100М |
В3, В4, С3, С4 |
10, 8 |
80 |
1000 |
| ТСПТ |
201 |
50П, 100П, Pt 100, Pt 500 |
А3, А4, В3, В4 |
8 |
80 |
2000 |
| 50П |
А2, В2 |
80 |
500 |
| 100П, Pt 100 |
80 |
1250 |
| Pt500 |
80 |
2000 |
| 2 02 , 202К, 201К |
50 П , 100 П , Pt100, Pt500 |
А3, А4, В3, В4 |
10, 8 |
80 |
1000 |
По специальному заказу могут быть изготовлены:
- ТС с двумя чувствительными элементами (диаметр
монтажной части не менее 8 мм, 2-х проводная схема соединений);
- ТС с диаметром монтажной части 6 мм.
Обозначение и примеры записи при заказе:
ТСМТ(ТСПТ) 20_ - ([2х]) НСХ - Кл.Сх. - D - L ( / l )
ТСМТ 201 - 100М - В3 - 8 - 800 – термопреобразователь сопротивления медный
модификации 201, градуировки 100М, класса допуска В с
трехпроводной схемой соединений, наружным диаметром 8 мм, монтажной
длиной 800 мм.
ТСПТ 202 - 100П - А4 -10- 320/1600 – термопреобразователь сопротивления
платиновый модификации 202, градуировки 100П, класса допуска А
с четырехпроводной схемой соединений, наружным диаметром 10 с
утонением до 8 мм, монтажной длиной 320 мм и удлинительными проводами
длиной 1600 мм во фторопластовой оболочке.
|
