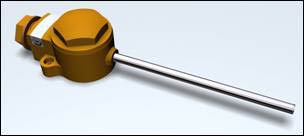

Термопреобразователи
сопротивления 104 тип ТСМТ, ТСПТ
Предназначены для измерения температуры воздуха в
помещениях различного назначения.
Технические характеристики термопреобразователей
сопротивления:
| тип ТС |
номинальная статическая
характеристика (НСХ) |
класс допуска |
диапазон рабочих температур, °С
|
| ТСМТ |
50М, 100М |
В, С |
от -50 до 120 |
| ТСПТ |
50П, 100П, Pt 100, Pt 500 |
условное давление
показатель тепловой инерции не превышает
материал защитного чехла
максимальная температура на клеммной головке
- 120 °С (прессматериал АГ-4В)
Перечень исполнений термопреобразователей сопротивления
модификации 104
Длина монтажной части L, ГОСТ 6651-94: 60, 80, 100, 120,
160, 200 мм.
| Тип ТС |
Модификация |
НСХ |
Кл.Сх. |
Диаметр
D , мм |
Длина монтажной части,
L , мм |
| min |
max |
| ТСМТ |
104 |
50М, 100М |
В2, С2 |
6 |
60 |
200 |
| ТСПТ |
50 П , 100 П , Pt100, Pt500 |
Обозначение и примеры записи при заказе:
ТСМТ (ТСПТ) 104 - НСХ- Кл.Сх. - D - L
ТСМТ 104 - 50М - С2 - 6 - 200 – термопреобразователь сопротивления медный
модификации 104, градуировки 50М, класса допуска С с
двухпроводной схемой соединений, наружным диаметром 6 мм, монтажной
длиной 200 мм.
|
