Термоэлектрические преобразователи платинородиевые 01.24 тип ТПРТ

Предназначены для измерения температуры водорода, окиси углерода, паров воды, высших углеводородов.

Термопреобразователь герметичен к измеряемой среде и рассчитан на условное давление до 0,4 МПа. В конструкции предусмотрен наддув азота во внутреннюю полость термопреобразователя.

Керамический защитный чехол частично армирован снаружи составной стальной трубой. В зоне, примыкающей к керамической части чехла, применяется труба из жаростойкой стали AISI 310, в остальной части – труба из стали 12Х18Н10Т. Две части металлической арматуры свариваются аргоно-дуговой сваркой.

Для крепежа термопреобразователя на объекте предусмотрено упорное кольцо диаметром 36 мм и подвижный штуцер с резьбой М39х2.

Термоэлектрические преобразователи платинородиевые 01.24 тип ТПРТ

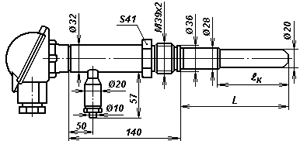

ТПРТ 01.24

Технические характеристики термопреобразователей:

диапазон рабочих температур, °С

тип ТП	диапазон рабочих температур, °С	материал рабочей части защитного чехла
ТПРТ	от 600 до 1400	К 795 – алюмооксидная керамика
ТПРТ	от 600 до 1600	К 799 – алюмооксидная керамика

диапазон условных давлений

0 – 0,4 МПа

класс допуска

2 и 3

материал защитного чехла

К 795 – алюмооксидная керамика с содержанием Al₂O₃ не менее 95%
К 799 – алюмооксидная керамика с содержанием Al₂O₃ не менее 99.5%

Примечание: во избежание разрушения керамического чехла из-за большого градиента температуры при погружении в рабочую среду скорость разогрева термопреобразователя не должна превышать 30 ° С/ мин.

рабочий спай

один, изолирован от металлической арматуры защитного чехла

диаметр термоэлектродов

Обозначение	Диаметр положительного термоэлектрода (ПР30), мм	Диаметр отрицательного термоэлектрода (ПР6), мм
А	0.5	0.5
В	0.4	0.5
С	0.4	0.4

показатель тепловой инерции

не превышает 120 с

максимальная температура на клеммной головке

200 °С (силумин)

Перечень исполнений термопреобразователей конструктивной модификации 01.24

Длина монтажной части L, ГОСТ 6616-94: 630, 800, 1000, 1250, 1600 мм.

Тип ТП	Модификация	Кол-во рабоч. спаев	Материал защитного чехла	Вид спая	Диаметр D , мм	Длина монтажной части, L , мм	Длина керамической части, l К , мм
ТПРТ	01.24	1	К 795 , К 799	И	20	630	320
						800	400
						1000	400
						1250	630
						1600	1000

Без дополнительного указания термопреобразователь поставляется по 3 классу точности.

Обозначение и примеры записи при заказе:

ТПРТ 01.24 (А, В, С) – К ХХХ – И – D – L / l К
ТПРТ 01.24 В – К 799 – И – 20 – 1000/400 – термопреобразователь градуировки ПР конструктивной модификации 01.24 с изолированным (И) рабочим спаем, в чехле из алюмооксидной керамики К 799
с содержанием Al₂O₃ не менее 99,5%, диаметром 20 мм, монтажной длиной (L) 1000 мм, (l К) длина керамической части > 400 мм.
