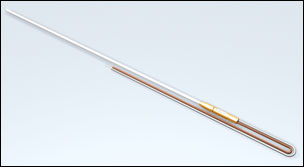

Преобразователь
термоэлектрический платинородий-платиновый эталонный типа ТППО
Термопреобразователи предназначены для
поверки и градуировки средств измерений температуры в диапазоне от 300 до 1200 °
С в соответствии с поверочной схемой по ГОСТ 8.558-93 в воздушной или
нейтральной среде.
Термопреобразователи имеют вид
климатического исполнения УХЛ 4 по ГОСТ 15150-69.
Материалы термоэлектродов
термопре-образователей соответствуют требованиям следующих нормативных
документов:
-
положительный термоэлектрод из
проволоки диаметром 0,5 мм из сплава марки ПлРд-10 (платина + 10% родий) по
ГОСТ 18389-73;
-
отрицательный термоэлектрод из
проволоки диаметром 0,5 мм из сплава марки Пл0 или Пл1 (платина) по ГОСТ
21007-75.
Термоэлектроды термопреобразователей
армированы цельной керамической двухканальной трубкой, один из каналов которой
маркирован условным знаком находящегося в нём термоэлектрода. Материал трубки –
алюмооксидная керамика с содержанием Al 2 O 3 не менее 45% в соответствии с ГОСТ
Р 52314-2005.
Длина трубки не менее 500 мм , диаметр
двухканальной трубки – не более 5 мм .
Свободные концы термоэлектродов
изолированы гибкими электроизоляционными трубками по ГОСТ 9614-75 внутренним
диаметром 2÷3 мм.
Вероятность безотказной работы
термопреобразователей не менее 0.9 за время пребывания в печи в течение 500
часов при температуре 1100 °С.
Первичная поверка термопреобразователя
производится в соответствии с требованиями методики поверки ГОСТ Р 8.611-2005.
Периодическая поверка
термопреобразователей производится по ГОСТ Р 8.611-2005, в сроки, установленные
метрологической службой потребителя или территориальным органом Госстандарта.
Длину термопреобразователя L выбирать из
ряда: 1000, 1250, 1600 мм .
Термопреобразователи ТППО выпускаются
1-го, 2-го и 3-го разрядов.
Первичная поверка термопреобразователей
1-го разряда производится в ГНМЦ ВНИИМ им Д.И.Менделеева (г. Санкт-Петербург)
или СНИИМ (г. Новосибирск); 2-го и 3-го разрядов – предприятием-изготовителем.
Технические характеристики
термопреобразователей:
- диапазоны рабочих температур, °С
от 300 до 1200
- доверительная погрешность
термопреобразователей в реперных точках по МТШ-90:
Наименование реперной
точки,
значение температуры по МТШ-90,°С |
Предел
допускаемой погрешности, °С,
для термопреобразователей разрядов |
| 1-го |
2-го |
3-го |
| Цинк, 419,527 |
0.3 |
0.5 |
1.0 |
| Алюминий, 660,323 |
0.4 |
0.6 |
1.3 |
| Медь, 1084,62 |
0.6 |
0.9 |
1.8 |
Примеры записи при заказе:
ТППО 2-го разряда, L=1000
– термопреобразователь платинородий-платиновый эталонный 2-го разряда общей
длиной 1000 мм.
Проверка термопреобразователей
При выпуске из производства проводится
первичная поверка 100% термопреобразователей, подтверждаемая клеймом поверителя
или свидетельством установленного образца.
По требованию Заказчика для уточнения
метрологических характеристик термопреобразователя, уменьшения погрешности
измерений, производится его индивидуальная градуировка с выдачей индивидуальной
статической характеристики конкретного термопреобразователя.
|
