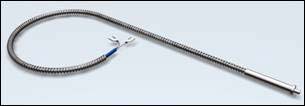

Термоэлектрические преобразователи 02.13 тип КТХА, КТХК, КТЖК

Предназначены для измерения температуры в камере смешения резиносмесителя .

Способ крепления термопреобразователя – монтажный фланец, входящий в комплект рабочего оборудования.

Термопреобразователь может быть изготовлен по чертежам Заказчика с учетом конструктивных особенностей.

		КТхх 02.13

Технические характеристики термопреобразователей:

диапазон рабочих температур, °С

тип ТП	диапазон рабочих температур, °С	материал защитной арматуры
КТХА, КТЖК, КТХК	от –40 до 200	С₁₀ – сталь 12Х18Н10Т

диапазон условных давлений

от 0.1 до 4 МПа

класс допуска

1 или 2

рабочий спай

один, неизолирован

показатель тепловой инерции

не превышает 8 с

Перечень исполнений термопреобразователей конструктивной модификации 02.13

Тип ТП	Модификация	Кол-во рабоч. спаев	Материал защитной арматуры	Вид спая	Диаметр D , мм	Длина монтажной части, L , мм
КТХА, КТХК, КТЖК	02.13	1	C₁₀	Н	4.0	6

Обозначение и примеры записи при заказе:

КТхх 02.13 - С₁₀ - Н - 4 – L / l

КТХК 02.13 - С₁₀ - Н - 4 - 6 / 1000 – термопреобразователь градуировки хромель-копель конструктивной модификации 02.13 с неизолированным ( Н ) рабочим спаем, диаметром 4 мм, монтажной длиной (L) 6 мм. Длина компенсационных проводов 1000 мм. Материал защитной арматуры – сталь 10Х18Н10Т ( С₁₀ ).
