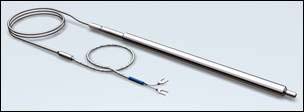

Термоэлектрические преобразователи 02.08 тип КТХА

Предназначены для кратковременного измерения температуры расплавленного электролита в ваннах электролизеров.

Кабельный чувствительный элемент диаметром 3 мм (материал оболочки кабеля – сталь AISI 310 - Т310 ) выведен за пределы защитной арматуры на длину, согласованную с Заказчиком .

Длины монтажных частей могут быть выполнены по чертежам Заказчика.

КТхх 02.08

КТхх 02.08
КТхх 02.08


Технические характеристики термопреобразователей:

диапазон рабочих температур, °С

тип ТП диапазон рабочих температур, ° С
КТХА от –40 до 1000 (кратковременно)

условное давление

  • 0.1 МПа

класс допуска

  • 1 или 2

рабочий спай

  • один, изолирован или неизолирован от защитной арматуры

показатель тепловой инерции не превышает:

  • 5 с для неизолированного от оболочки ЧЭ рабочего спая
  • 8 с для изолированного рабочего спая

максимальная температура

  • на переходной втулке 100 ° С.

Перечень исполнений термопреобразователей конструктивных модификаций 02.08

Длину компенсационных проводов l выбирать из ряда: 500, 1000, 1250, 1600, 2000 мм.

Длина монтажной части L: 500, 1000, 1600, 2000 мм.

Тип ТП Модификация Кол-во рабоч . спаев Материал защитной арматуры Вид спая Диаметр D , мм Длина монтажной части, L , мм
min max
КТХА 02.08 1 С10 И, Н 13 500 2000

Обозначение и примеры записи при заказе:

КТХА 02.08 - С10 - И( Н) – D - L / l

КТХА 02.08 - С10 - Н – 13 - 1300 /1250 – кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 02.08 с неизолированным ( Н ) рабочим спаем, в стальном чехле ( С10 ), диаметр 13 мм, монтажная длина (L) 1300 мм и длина компенсационных проводов ( l ) 1250 мм.
