Термоэлектрические
преобразователи 02.05, 02.05К тип КТХА, КТХК, КТЖК
Предназначены для измерения температуры в
термопластавтоматах , литьевых и прессовых машинах.
Характеризуются наличием байонетного
соединения. Количество пазов (один или два) байонетного соединения указывается в
явном виде при заказе.
В модификации 02.05 К кабельный
чувствительный элемент выведен за пределы монтажной арматуры на длину l К . Это
позволяет увеличить диапазон рабочих температур.
Возможно изготовление
термопреобразователей по чертежам Заказчика.
Технические характеристики термопреобразователей:
диапазон рабочих температур, °С
| тип ТП |
диапазон рабочих температур, ° С
|
| КТхх 02.05 |
от –40 до 200 |
| КТхх 02.05 К |
от –40 до 400 |
условное давление
класс допуска
рабочий спай
- один, изолирован или неизолирован от защитной
арматуры
показатель тепловой инерции не превышает:
| Модификация
|
Диаметр рабочей части ТП
|
Значения показателя тепловой
инерции, с |
| неизолированный спай
|
изолированный спай |
| КТхх 02.05 К |
3.0 мм |
1.5 |
2.0 |
| КТхх 02.05 |
6.0 мм |
4.0 |
6.0 |
максимальная температура
- на переходной втулке 100 ° С.

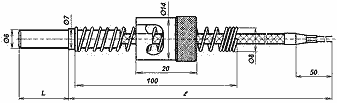

Перечень исполнений термопреобразователей конструктивных
модификаций 02.05, 02.05К
Длина l К для модификации 02.05К выбирается по желанию
Заказчика.
Длину компенсационных проводов l выбирать из ряда: 100,
250, 500, 1000, 2000 мм.
Длина монтажной части L: 6, 10, 16, 20, 25, 32, 40, 50,
60, 80, 100, 120, 160, 200, 250, 320 мм.
| Тип ТП |
Модификация
|
Кол-во рабоч . спаев
|
Материал защитной арматуры
|
Вид спая
|
Диаметр d, мм
|
Длина монтажной части L , мм
|
| min |
max |
| КТХА |
02.05 |
1 |
C10 |
И, Н |
6.0 |
10 |
320 |
| 02.05 К |
Т310 , C321 ,
C10 |
3.0 |
6 |
| КТХК |
02.05 |
1 |
C10 |
И, Н |
6.0 |
10 |
| 02.05 К |
3.0 |
6 |
| КТЖК |
02.05 |
1 |
C10 |
И, Н |
6.0 |
10 |
| 02.05 К |
C321 |
3.0 |
6 |
* – термопреобразователи с длиной погружаемой части менее
250 мм не подлежат периодической поверке по ГОСТ 8-338-2002.
Обозначение и примеры записи при заказе:
КТхх 02.05 – С10 - И( Н) - 6 – L / l ,
2 паза
КТхх 02.05К – Схх ( Тхх ) -
И(Н) - 3 – L / l К / l , 1 паз
КТХА 02.05 - С10 – Н - 6 – 100 / 1000,
2 паза — термопреобразователь градуировки хромель-алюмель
конструктивной модификации 02.05 с неизолированным ( Н
) рабочим спаем, в стальной защитной арматуре ( С10
) диаметром ( d ) 6.0 мм, монтажная длина (L)
100 мм и длина компенсационных проводов ( l ) 1000 мм.
Байонетное соединение с 2-мя пазами.
|
