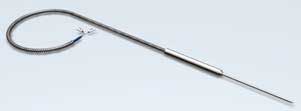

Термоэлектрические
преобразователи 02.04 тип КТХА, КТХК
Предназначены для измерения температуры пищевых продуктов,
обрабатывающихся в термокамерах.
Технические характеристики термопреобразователей:
диапазон рабочих температур, °С
| тип ТП |
диапазон рабочих температур, ° С
|
материал защитной оболочки
|
| КТХА |
от –40 до 300 |
С10 – сталь 12Х18Н10Т, С321
– сталь AISI 321, Т310 – сталь AISI 310 |
| КТХК |
С10 – сталь 12Х18Н10Т |
условное давление
класс допуска
рабочий спай
- один или два, изолирован или неизолирован от оболочки
кабеля
показатель тепловой инерции не превышает:
- 1,5 с для неизолированного рабочего спая
- 2,0 с для изолированного рабочего спая
максимальная температура
- на переходной втулке 100 ° С.
Перечень исполнений термопреобразователей конструктивных
модификаций 02.04
Длину монтажной части L выбирать из ряда: 60, 80, 100 мм.
Длину компенсационных проводов l в
металлорукаве выбирать из ряда: 1000, 2000, 3000, 5000 мм.
| Тип ТП |
Модификация
|
Кол-во рабоч. спаев
|
Материал защитной оболочки
|
Вид спая
|
Диаметр d , мм
|
Длина монтажной части*, L ,
мм |
| min |
max |
| КТХА |
02.04 |
1 |
Т310 , С321
, С10 |
И, Н |
3.0 |
60 |
100 |
| КТХК |
С10 |
* – термопреобразователи с длиной погружаемой части менее
250 мм не подлежат периодической поверке по ГОСТ 8-338-2002.
Обозначение и примеры записи при заказе:
КТХА 02.04 – СХХ (Т310 ) – Н
– 3 – L / l
КТХК 02.04 – СХХ – Н – 3 – L /
l
КТХК 02.04 – С10 - Н - 3.0 - 100 / 5000
– кабельный термопреобразователь градуировки хромель-копель
конструктивной модификации 02.04 с неизолированным ( Н
) рабочим спаем, в стальной оболочке ( С10
) диаметром (d) 3.0 мм, монтажной длиной (L) 100
мм и длиной компенсационных проводов ( l ) 5000 мм.
|
