Термоэлектрические
преобразователи 01.19, 01.19У тип КТХА, КТНН
Предназначены для периодического измерения температуры
погружным методом в расплаве алюминия и в хлоридно-бариевых ваннах.
Рекомендуемая глубина погружения в рабочую среду – 500 или
800 мм в зависимости от длины толстостенного защитного чехла.
|
 |

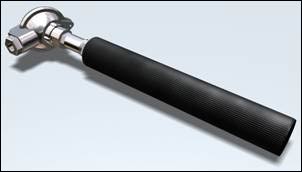

КТхх 01.19
lчехла= 700 или 1000 мм |
| |
|
|
|
|

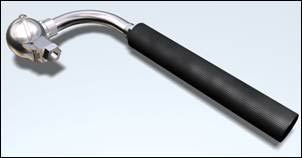

КТхх 01.19У
lчехла= 700 или 1000 мм |
Технические характеристики термопреобразователей:
диапазон рабочих температур, °С
| тип ТП |
диапазон рабочих температур, °С |
материал защитного чехла |
| КТНН |
от –40 до 1250 (кратковременно до 1300)
|
С 10 – сталь 12Х18Н10Т |
| КТХА |
от –40 до 1100 (кратковременно до 1300)
|
С 10 – сталь 12Х18Н10Т |
| от –40 до 900 (кратковременно до 1100)
|
СЧ – чугун марки СЧ |
условное давление
класс допуска
рабочий спай
- один или два, изолирован от защитного чехла
показатель тепловой инерции не превышает:
максимальная температура на клеммной головке
Перечень исполнений термопреобразователей конструктивных
модификаций 01.19, 01.19У
Длина монтажной части L, ГОСТ 6616-94: 800, 1000, 1250,
1600, 2000, 3150 мм.
| Тип ТП |
Модификация |
Кол-во рабоч. спаев
|
Материал защитного чехла
|
Вид спая |
Диаметр D, мм |
Длина монтажной части, L, мм
|
Длина чехла, lчехла, мм
|
Длина, l, мм |
| min |
max |
| КТХА |
01.19 или 01.19[2] |
1 или 2 |
C 10 , СЧ |
И |
36…40 |
800 |
1000 |
700 |
– |
| 1250 |
3150 |
1000 |
| 01.19У или 01.19У[2] |
1 или 2 |
800 |
1000 |
700 |
400 |
| 1250 |
3150 |
1000 |
800 |
| КТНН |
01.19 или 01.19[2] |
1 или 2 |
C 10 |
И |
36…40 |
800 |
1000 |
700 |
– |
| 1250 |
3150 |
1000 |
| 01.19У или 01.19У[2] |
1 или 2 |
800 |
1000 |
700 |
400 |
| 1250 |
3150 |
1000 |
800 |
Обозначение и примеры записи при заказе:
КТхх 01.19([2]) – СЧ (C10) – И - D – L
КТхх 01.19У([2]) – СЧ (C10) – И - D – L
КТХА 01.19 - СЧ - И - 36 - 800 – термопреобразователь градуировки
хромель-алюмель конструктивной модификации 01.19 с изолированным (И)
рабочим спаем, в чехле из серого чугуна (СЧ) диаметром 36 мм,
монтажной длиной (L) 800 мм (длина защитного чехла 700 мм, глубина
погружения 500 мм).
|
