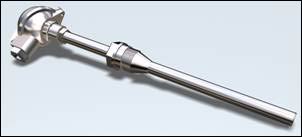

Термоэлектрические преобразователи 01.15 тип КТХА

Предназначены для измерения температуры в доменном производстве колошникового и периферийного газов, кладки шахты доменной печи.

КТХА 01.15

КТХА 01.15
КТХА 01.15

Технические характеристики термопреобразователей:

диапазон рабочих температур, °С

тип ТП диапазон рабочих температур, °С материал защитного чехла
КТХА от –40 до 1100 Т 45 – сплав ХН45Ю

диапазон условных давлений

  • от 0.1 до 1.6 МПа

класс допуска

  • 1 или 2

рабочий спай

  • один или два, изолирован от защитного чехла

показатель тепловой инерции не превышает:

  • 40 с

максимальная температура на клеммной головке

  • 200 °С (силумин)

Перечень исполнений термопреобразователей конструктивной модификации 01.15

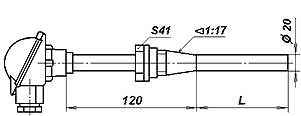

Длина монтажной части L, ГОСТ 6616-94: 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 мм.

Тип ТП Модификация Кол-во рабоч. спаев Материал защитного чехла Вид спая Диаметр D , мм Длина монтажной части, L , мм Резьба штуцера
min * max
КТХА 01.15 1 Т 45 И 20 320 2500 М33х2
01.15[2] 2

* – при выборе длины монтажной части необходимо учитывать, что термопреобразователи с длиной погружаемой части менее 250 мм не подлежат периодической поверке по ГОСТ 8-338-2002.

Обозначение и примеры записи при заказе:

КТХА 01.15 ([2]) - Т 45 - И - 20 – L, резьба штуцера М33х2
КТХА 01.15 [2] - Т 45 - И - 20 – 800, резьба штуцера М33х2
– термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.15 с двумя [2] изолированными (И) рабочими спаями, в жаростойком чехле диаметром 20 мм, монтажной длиной (L) 800 мм. Материал чехла – сплав ХН45Ю (Т 45). Резьба штуцера М33х2 мм.
