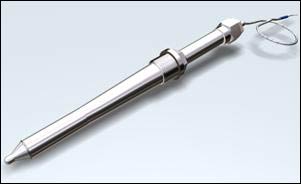

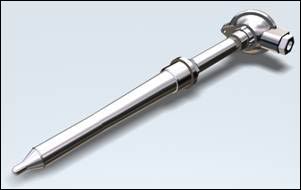

Термоэлектрические
преобразователи 01.14, 02.14 тип КТХА
Предназначены для измерения температуры в
пульсирующем потоке газообразной среды.
Термопреобразователи имеют разборную
конструкцию, что обеспечивает возможность замены чувствительного элемента.
Штуцер приварен к цельноточеному защитному чехлу.
Технические характеристики термопреобразователей:
диапазон рабочих температур, °С
| тип ТП |
диапазон рабочих температур, °С
|
материал защитного чехла |
| КТХА |
от 0 до 900 |
Т 45 – сплав ХН45Ю |
условное давление
класс допуска
рабочий спай
- один или два,
- изолирован или неизолирован от защитного чехла
показатель тепловой инерции, не превышает
предельная скорость потока не превышает
максимальная температура на клеммной головке

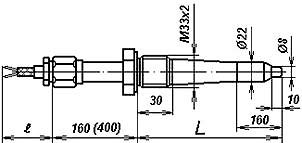

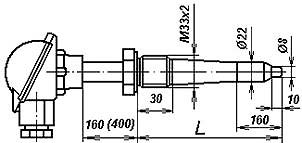

Перечень исполнений термопреобразователей конструктивных
модификаций 01.14; 02.14
Длина монтажной части L, ГОСТ 6616-94: 320, 500 мм.
Тип
ТП |
Модификация |
Кол-во рабоч. спаев
|
Материал защитного чехла
|
Вид спая |
Диаметр D , мм |
Длина монтажной части, L , мм
|
| min * |
max |
| КТХА |
01.14 |
1 |
Т 45 |
И, Н |
2 2 |
320 |
500 |
| 01.14[2] |
2 |
| 02.14 |
1 |
| 02.14[2] |
2 |
* – при выборе длины монтажной части необходимо учитывать,
что термопреобразователи с длиной погружаемой части менее 250 мм не подлежат
периодической поверке по ГОСТ 8-338-2002.
Обозначение и примеры записи при заказе:
КТХА 01.14([2]) - Т 45 – И(Н) - 22 – L
КТХА 02.14([2]) - Т 45 – И(Н) - 22 – L
КТХА 01.14 - Т 45 - И - 22 - 320 – малоинерционный термопреобразователь
градуировки хромель-алюмель конструктивной модификации 01.14 с
изолированным (И) рабочим спаем, в чехле диаметром 22 мм с
утонением в зоне рабочего спая до 8 мм, монтажной длиной (L) 320 мм.
Материал чехла – сплав ХН45Ю (Т 45).
|
