Термоэлектрические
преобразователи 01.12, 01.13 тип КТХА
Предназначены для измерения температуры в
потоке газообразной среды.

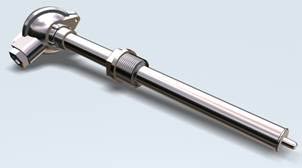

Термопреобразователи модификации 01.12
могут применяться при условном давлении 0.4МПа с передвижными штуцерами
ЮНКЖ.405921 (см. раздел 9). В модификации 01.13 штуцер приварен к защитному
чехлу.

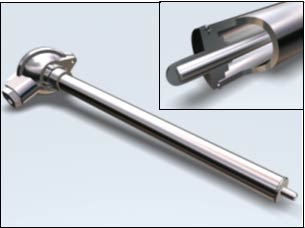

Термопреобразователи имеют неразборную
конструкцию.
Диаметр утоненной части d равен 5.0 мм;
для ТП жаростойкого исполнения – 7.0 мм.
Технические характеристики термопреобразователей:
диапазон рабочих температур, °С
| тип ТП |
диапазон рабочих температур, °С
|
материал защитного чехла |
| КТХА |
от 0 до 900 |
Т 45 – сплав ХН45Ю |
| от 0 до 800 |
Т 310 – сталь AISI 310 |
| от 0 до 600 |
С 13 – сталь 10Х17Н13М2Т |
диапазон условных давлений
- от 0.1 до 6.3 МПа – для модификации 01.13
- от 0.1 до 0.4 МПа – для модификации 01.12 (с
передвижным штуцером)
класс допуска
рабочий спай
- один или два,
- изолирован или неизолирован от защитного чехла
показатель тепловой инерции, с, не превышает значений :
- 3 с – для неизолированного рабочего спая, d = 5.0 мм
- 5 с – для неизолированного рабочего спая, d = 7.0 мм
- 5 с – для изолированного рабочего спая, d = 5.0 мм
- 8 с – для изолированного рабочего спая, d = 7.0 мм
предельная скорость потока газообразной среды с
плотностью £ 10 кг/м 3, на которую рассчитаны ТП:
| Модификация |
Диаметр чехла, D , мм |
Длина монтажной части, L , мм |
Предельная скорость потока, м/с
|
| 01.12 01.13 |
20 |
250 |
90 |
| 320 |
70 |
| 400 |
60 |
| 500 |
45 |
| 630 |
35 |
| 800 |
25 |
максимальная температура на клеммной головке
Перечень исполнений термопреобразователей конструктивных
модификаций 01.12; 01.13
Длина монтажной части L, ГОСТ 6616-94: 250, 320, 400, 500,
630, 800 мм.
| Тип ТП |
Модификация |
Кол-во рабоч. спаев
|
Материал защитного чехла
|
Вид спая |
Диаметр D , мм |
Диаметр d, мм |
Длина монтажной части, L , мм
|
Резьба штуцера |
| min * |
max |
| КТХА |
01.12 |
1 |
С 13, Т 310, Т 45 |
И, Н |
20 |
5.0
или 7.0 |
250 |
800 |
– |
| 01.12[2] |
2 |
| 01.13 |
1 |
М33х2 или М27х2 |
| 01.13[2] |
2 |
* – при выборе длины монтажной части необходимо учитывать,
что термопреобразователи с длиной погружаемой части менее 250 мм не подлежат
периодической поверке по ГОСТ 8-338-2002.
Обозначение и примеры записи при заказе:
КТХА 01.12([2]) - С хх(Т хх) – И(Н) - D/ d – L
КТХА 01.13([2]) - С хх(Т хх) – И(Н) - D/ d – L, резьба штуцера М33х2 (М27х2)
КТХА 01.12 - Т 45 - И - 20/7 - 800 – малоинерционный термопреобразователь
градуировки хромель-алюмель конструктивной модификации 01.12 с
изолированным (И) рабочим спаем, в гладком чехле диаметром 20 мм с
утонением в зоне рабочего спая до 7 мм, монтажной длиной (L) 800
мм. Материал чехла – сплав ХН45Ю (Т 45).
КТХА 01.13[2] - С 13 - Н - 20/5 – 800,резьба штуцера М33х2 –
малоинерционный термопреобразователь градуировки хромель-алюмель конструктивной
модификации 01.13 с двумя [2] неизолированными (Н) рабочими
спаями, в чехле диаметром 20 мм с утонением в зоне рабочего спая до 5
мм, монтажной длиной (L) 800 мм, с приваренным штуцером с резьбой
М33х2 мм. Материал чехла – сталь 10Х17Н13М2Т (С 13).
|
