Манометры авиационные МА (МА-4, МА-10, МА-40, МА-60, МА-100, МА-250 и т.д.)

МА-4, МА-10, МА-40, МА-60, МА-100, МА-250М,
МА-250, МА-100В, МА-6К, МА-250КМ, МА-250К

– манометры без фланца
   с осевым штуцером

МА-160, МА-16К, МА-25КМ, МА-60К, МА-25К

– манометры с передним
   фланцем с осевым штуцером

МА-10К

– манометры без фланца
   с радиальным штуцером

1. Верхние значения диапазона показаний, кгс/см²

4; 6; 10; 16; 25; 40; 60; 100;
160; 250

2. Класс точности

4

3. Температура окружающей среды, °С

–60…+80; –60…+160 (для
манометров МА-25К, МА-250, МА-250К

4. Относительная влажность при температуре
    35°С, %, не более

100

5. Присоединительная резьба:
    МА-4, МА-10, МА-40, МА-60, МА-100, МА-250М,
    МА-250, МА-100В

М10х1 (переходная гайка М14х1,5 кроме МА-100В)

    МА-25К, МА-250, МА-250К

М12х1

    МА-160

М14х1,5

    МА-6К, МА-250КМ, МА-250К, МА-10К

Труб. 1/4”

    МА-16К, МА-25КМ, МА-60К, МА-25К

К 1/8” ГОСТ 6111-52

6. Виброустойчивость при воздействии вибрационных
    нагрузок в диапазоне частот, Гц
    с ускорением, g, не более

20...80
2,5

7. Вибропрочность после воздействия вибрационных
    нагрузок в диапазоне частот, Гц
    с ускорением, g, не более

5...300
7

8. Ударопрочность после воздействия ударных нагрузок
    многократного действия
    с ускорением, g, не более
    длительность ударного импульса, мс

12
20...50

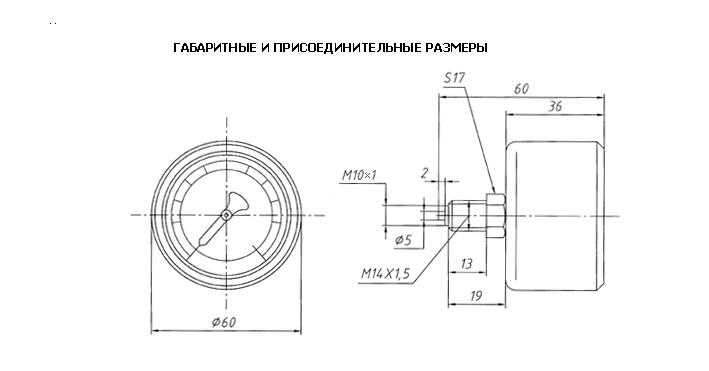

9. Диаметр корпуса, мм

60

10. Масса, кг, не более

0,26

11. Изготавливаются по

ТУ 25-02.1549-74

12. Код ОКП

42 1213
