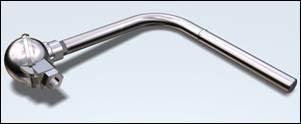

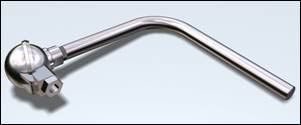

Термоэлектрические
преобразователи 01.06У, 01.16У (угловые) тип КТХА, КТХК, КТНН
Термопреобразователи модификаций 01.06У и
01.16У предназначены для измерения температуры в ваннах с различными жидкими
средами, в т.ч. с расплавами солей.
Термопреобразователи имеют неразборную
конструкцию.
Для модификации 01.06У наружный диаметр D
защитного чехла равен 16 или 20 мм, для модификации 01.16У – 20 мм. Толщина
стенки чехла 1.5 – 2 мм для всех диаметров.
Термопреобразователи КТхх 01.16У
высокотемпературного исполнения имеют составные жаростойкие чехлы. Составные
чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения
стоимости термопреобразователей. Из жаростойкого сплава ХН45Ю или стали AISI 310
выполняется погружная часть чехла, а остальная (низкотемпературная) часть чехла
изготавливается из нержавеющей стали 12Х18Н10Т. Две части чехла свариваются
аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находится при
температуре не более 700°С для 12Х18Н10Т.
Технические характеристики термопреобразователей:
диапазон рабочих температур, °С
В скобках указан верхний предел диапазона при эксплуатации
ТП в режиме теплосмен или наличии механических нагрузок.
| тип ТП |
диапазон рабочих температур, °С
|
материал защитного чехла |
| КТНН |
от -40 до 1250 |
(1100) |
Т 45 – сплав ХН45Ю |
| КТХА |
от -40 до 1100 |
(1000) |
Т 45 – сплав ХН45Ю |
| от -40 до 1100 |
(1000) |
Т 310 – сталь AISI 310 |
| от -40 до 900 |
(800) |
С 13 – сталь 10Х17Н13М2Т |
| от -40 до 800 |
(600) |
С 10 – сталь 12Х18Н10Т |
| от -40 до 400 |
|
С 13 – сталь 10Х17Н13М2Т в агрессивных кислотных
средах |
| КТХК |
от -40 до 600 |
(600) |
С 10 – сталь 12Х18Н10Т, С 13 – сталь 10Х17Н13М2Т
|
| от -40 до 400 |
|
С 13 – сталь 10Х17Н13М2Т в агрессивных кислотных
средах |
диапазон условных давлений
класс допуска
рабочий спай
- один или два,
- изолирован от оболочки кабеля и защитного чехла
показатель тепловой инерции не превышает :
- 60 с – для ТП с защитным чехлом диаметром 20 мм
- 50 с – для ТП с защитными чехлами диаметром 14–16 мм
максимальная температура на клеммной головке
Перечень исполнений термопреобразователей конструктивных
модификаций 01.06У; 01.16У
Длина монтажной части L, ГОСТ 6616-94: 500, 630, 800,
1000, 1250, 1600, 2000 мм.
Тип
ТП |
Модификация |
Кол-во рабоч. паев
|
Материал защитного чехла
|
Вид спая |
Диаметр D , мм |
Длина монтажной части, L , мм
|
Длина, l , мм |
| min |
max |
| КТХА |
01.06У или 01.06У[2] |
1 или 2 |
C 10 , С 13 |
И |
16, 20 |
500 |
1000 |
400 |
| 1250 |
2000 |
800 |
| Т 45 |
20 |
500 |
1000 |
400 |
| 1250 |
2000 |
800 |
| 01.16У или 01.16У[2] |
1 или 2 |
Т 310 , Т 45 |
20 |
500 |
1000 |
400 |
| 1250 |
2000 |
800 |
| КТНН |
01.06У |
1 |
Т 45 |
И |
20 |
500 |
1000 |
400 |
| 1250 |
2000 |
800 |
| 01.16У |
1 |
Т 45 |
20 |
500 |
1000 |
400 |
| 1250 |
2000 |
800 |
| КТХК |
01.06У или 01.06У[2] |
1 или 2 |
C 10 , С 13 |
И |
16, 20 |
500 |
1000 |
400 |
| 1250 |
2000 |
800 |
Обозначение и примеры записи при заказе:
КТхх 01.06У([2]) - С хх(Т хх) - И - D – L/ l
КТхх 01.16У([2]) - Т хх - И - D - L/ l
КТХА 01.06У - С 10 - И - 20 – 1600 / 800 – угловой термопреобразователь
градуировки хромель-алюмель конструктивной модификации 01.06У с
изолированным (И) рабочим спаем, в угловом стальном чехле (С 10)
диаметром 20 мм, длина погружной части (L) 1600 мм, расстояние от
места изгиба до головки ( l ) 800 мм.
КТХА 01.16У - Т 45 - И - 20 – 1600 / 800 – угловой термопреобразователь
градуировки хромель-алюмель конструктивной модификации 01.16У с
изолированным (И) рабочим спаем, в угловом составном чехле диаметром
20 мм, длина погружной части (L) 1600 мм, расстояние от места изгиба
до головки ( l ) 800 мм. Материал жаростойкой части чехла – сплав
ХН45Ю (Т 45).
|
