ЧЭХА, ЧЭХК, ЧЭНН... Чувствительные элементы / Приборы для измерения температуры / Каталог продукции

Термоэлектрические преобразователи 01.05, 01.09 тип КТХА, КТХК, КТНН, КТЖК; чувствительные элементы ЧЭхх 01.05

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Термопреобразователи могут применяться с передвижными штуцерами (давление до 0.4 МПа) ЮНКЖ.405921 (см. раздел 9).

ТП модификации 01.09 неразборны, т.к. имеют общую пробку для защитного чехла и чувствительного элемента, что обеспечивает малую тепловую инерционность.

Термопреобразователи модификации 01.05 имеют разборную конструкцию, состоящую из кабельного чувствительного элемента ЧЭхх 01.05 с резьбовым переходником (аналог ТП модификации 01.02) и защитного чехла. Для термопреобразователей высокотемпературного исполнения ЧЭ изготавливаются с оболочкой из жаростойкой стали или сплава.

Чувствительные элементы ЧЭхх 01.05 могут поставляться отдельно. При монтаже чувствительного элемента резьбовое соединение с чехлом необходимо герметизировать.

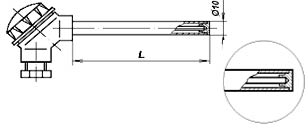

КТхх 01.05

КТхх 01.05
КТхх 01.05

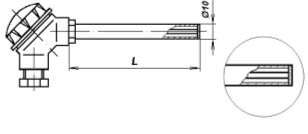

КТхх 01.09   КТхх 01.09
КТхх 01.09

КТхх 01.09   КТхх 01.09

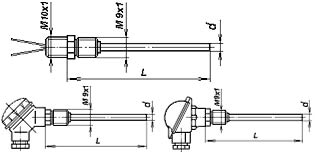

ЧЭхх 01.05

Технические характеристики термопреобразователей:

диапазон рабочих температур, °С

  • В скобках указан верхний предел диапазона при эксплуатации ТП в режиме теплосмен или наличии механических нагрузок.

    тип ТП диапазон рабочих температур, °С материал защитного чехла
    КТНН от -40 до 1250 (1100) Т 45 – сплав ХН45Ю
    КТХА от -40 до 1100 (1000) Т 45 – сплав ХН45Ю
    от -40 до 1000 (900) Т 18 – сталь 10Х23Н18
    от -40 до 900 (800) С 13 – сталь 10Х17Н13М2Т
    от -40 до 800 (600) С 10 – сталь 12Х18Н10Т
    КТЖК от -40 до 750 (600) С 10 – сталь 12Х18Н10Т, С 13 – сталь 10Х17Н13М2Т
    КТХК от -40 до 600 (600) С 10 – сталь 12Х18Н10Т, С 13 – сталь 10Х17Н13М2Т

диапазон условных давлений

  • 0.1 – 0.4 МПа

класс допуска

  • 1 или 2

рабочий спай:

  • один или два,
  • изолирован от оболочки кабеля и защитного чехла для модификации 01.05;
  • изолирован или неизолирован от защитного чехла для модификации 01.09

показатель тепловой инерции не превышает значений:

  • 20 с – для КТхх 01.05 с изолированным рабочим спаем
  • 12 с – для КТхх 01.09 с изолированным рабочим спаем
  • 8 с – для КТхх 01.09 с неизолированным рабочим спаем

максимальная температура на клеммной головке:

  • 100 °С ( прессматериал АГ-4В) ;
  • 200 °С (силумин).

Перечень исполнений термопреобразователей конструктивных модификаций 01.05, 01.09

Длина монтажной части L, ГОСТ 6616-94: 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм.

Тип ТП Модификация Кол-во рабочих спаев Материал защитного чехла Вид спая Диаметр D , мм Длина монтажной части, L , мм
min * max
КТХА 01.05 1 C 10 , С 13, Т 18, Т 45 И 10 320 2000
01.05[2] 2
01.09 1 C 10 , С 13 И, Н
01.09[2] 2
КТНН 01.05 1 Т 45 И
КТХК 01.05 1 C 10 , С 13 И
01.05[2] 2
01.09 1 И, Н
01.09[2] 2
КТЖК 01.05 1 C 10 , С 13 И
01.09 1 И, Н



Тип ТП Модификация Кол-во рабочих спаев Материал защитного чехла Вид спая Диаметр D , мм Длина монтажной части, L , мм
min * max
ЧЭХА 01.05 1 Т 310, C 321 , C 10 И, Н 3.0 320 2000
01.05[2] 2 Т 310 3.0
C 10 4.6
ЧЭНН 01.05 1 Т 740 И, Н 3.0
Т 600 3.0
ЧЭХК 01.05 1 C 10 И, Н 3.0
01.05[2] 2 4.6
ЧЭЖК 01.05 1 C 321 И, Н 3.0

* – при выборе длины монтажной части необходимо учитывать, что термопреобразователи с длиной погружаемой части менее 250 мм не подлежат периодической поверке по ГОСТ 8-338-2002.

Обозначение и примеры записи при заказе:

  • КТхх 01.05 ([2]) - С хх(Т хх)- И - 10 - L
  • КТхх 01.09 ([2]) - С хх(Т хх)- И(Н) - 10 - L
  • ЧЭхх 01.05 ([2]) - Т хх (С хх) - И(Н) - d – L,

Без дополнительного указания ЧЭхх поставляются без клеммных головок.

КТХА 01.05 - Т 18 - И - 10 - 800 – термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.05 с изолированным (И) рабочим спаем, в гладком жаростойком чехле из стали 10Х23Н18 (Т 18) диаметром 10 мм, монтажной длиной (L) 800 мм.

КТХА 01.09 [2] - С 10 - Н - 10 - 1600 – термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.09 с двумя неизолированными (Н) рабочими спаями [2], в гладком стальном чехле (С 10) диаметром
10 мм, монтажной длиной 1600 мм.
