Термоэлектрические
преобразователи 01.04 тип КТХА, КТХК, КТЖК
Предназначены для измерения температуры
поверхности твердых тел.

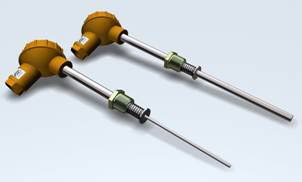

Характеризуются наличием монтажного
кольца, приваренного лазерной сваркой к защитной оболочке кабельной термопары,
пружины и подвижного резьбового штуцера.
Наружная часть термопреобразователя от
монтажного кольца до клеммной головки усилена трубкой диаметром 10 мм.
Рабочая часть термопреобразователя
диаметром 8 мм выполнена в защитном чехле.
Технические характеристики термопреобразователей:
диапазон рабочих температур, °С
В скобках указан верхний предел диапазона при эксплуатации
ТП в режиме теплосмен или наличии механических нагрузок.
| тип ТП |
диапазон рабочих
температур, °С |
материал защитной оболочки |
| КТХА |
от –40 до 1100 |
(1000) |
Т 310 – сталь AISI 310, для диаметра оболочки 4.5
мм |
| от –40 до 1000 |
(900) |
Т 310 – сталь AISI 310, для диаметра оболочки 3.0
мм |
| от –40 до 800 |
(600) |
С 10 – сталь 12Х18Н10Т, С 321 – сталь AISI 321
|
| КТЖК |
от –40 до 750 |
(600) |
С 321 – сталь AISI 321 |
| КТХК |
от –40 до 600 |
(600) |
С 10 – сталь 12Х18Н10Т |
условное давление
класс допуска
рабочий спай
- изолирован или неизолирован от оболочки кабеля
показатель тепловой инерции, с
- не превышает значений, указанных в таблице:
| Вид рабочего спая |
Показатель тепловой инерции
термопреобразователя, с |
| d = 3.0 мм |
d = 4.0 мм |
d = 4.6 мм |
d = 5.0 мм |
d = 8.0 мм |
| Изолированный от оболочки |
2.0 |
3.0 |
3.0 |
4.0 |
12.0 |
| Неизолированный от оболочки |
1.5 |
2.0 |
2.0 |
3.0 |
6.0 |
максимальная температура:
- на клеммной головке 100 °С ( прессматериал АГ-4В )
Перечень исполнений термопреобразователей конструктивной
модификации 01.04
Расстояние от монтажного кольца до головки (наружная
длина) l выбирать из ряда: 80, 100, 120, 160, 200, 250, 320 мм.
Длина монтажной части L, ГОСТ 6616-94: 10, 20, 40, 80,
100, 120, 160, 200, 250, 320, 400, 500, 630, 800 мм.
| Тип ТП |
Модификация |
Кол-во рабочих спаев
|
Материал защитной оболочки
|
Вид спая |
Диаметр d, мм |
Длина монтажной асти, L , мм
|
| min * |
max |
| КТХА |
01.04 |
1 |
Т 310, C 321 |
И, Н |
3.0, 4.5 |
10 |
800 |
| C 10 |
3.0, 4.0, 5.0, 8.0 |
| 01.04[2] |
2 |
Т 310, C 321 |
3.0, 4.5 |
| C 10 |
4.6, 8.0 |
| КТХК |
01.04 |
1 |
C 10 |
И, Н |
3.0, 4.0 |
| 5.0, 8.0 |
| 01.04[2] |
2 |
4.6, 8.0 |
| КТЖК |
01.04 |
1 |
C 321 |
И, Н |
3.0 |
| C 10 |
8.0 |
* – при выборе длины монтажной части необходимо учитывать,
что термопреобразователи с длиной погружаемой части менее 250 мм не подлежат
периодической поверке по ГОСТ 8-338-2002.
Обозначение и примеры записи при заказе:
КТхх 01.04 ([2])- Т 310 (С ХХ) - И(Н) - d - L / l
КТХА 01.04 - Т 310 - И - 3.0 - 120/80 – кабельный термопреобразователь
градуировки хромель-алюмель конструктивной модификации 01.04 с
изолированным (И) рабочим спаем, стальная оболочка (Т 310)
диаметром (d) 3.0 мм, монтажная длина (L) 120 мм; монтажные
элементы: приварное кольцо диаметром 18 мм, пружинный элемент и штуцер с резьбой
М20х1.5. Расстояние от монтажного кольца до головки ( l ) 80 мм.
|
