Термоэлектрические преобразователи 01.01, 01.02 тип КТХА, КТХК, КТНН, КТЖК

Предназначены для измерения температуры жидких, газообразных, сыпучих сред, а также поверхностей.

При установке на технологическом оборудовании сложной геометрии и труднодоступных местах допускается изгибать термопреобразователи по длине для размещения рабочего спая в требуемой зоне измерения (вплоть до сворачивания в петлю или спираль). Термопреобразователь выдерживает один цикл изгиба на угол 180 ° вокруг цилиндра диаметром, равным пятикратному диаметру d .

Термопреобразователи КТХА(ХК) 01.02 наружным диаметром 3-4 мм рекомендуются для контроля температуры стенок энергетических котлов (монтажная длина до 20 и более метров по желанию заказчика).

Рабочий спай термопреобразователей модификации 01.01 организован внутри кабеля со стороны рабочего торца, который заглушается металлической пробкой. С другого торца термоэлектроды оголяются до 100 мм для подключения их в измерительную цепь. Место выхода термоэлектродов помещено в переходную втулку и загерметизировано. Данная модификация требует осторожного обращения при подключении из-за возможной поломки термоэлектродов малого диаметра. В качестве рабочего датчика рекомендуем использовать модификации 01.02 или 02.01.

Модификация 01.02 отличается от модификации 01.01 наличием клеммной головки для подключения термопреобразователя в измерительную цепь. Преобразователи 01.02 с клеммной головкой могут использоваться как самостоятельно, так и в качестве чувствительных элементов (ЧЭхх) для термопреобразователей в защитных чехлах.

Термопреобразователи КТХА 01.02р оснащены термопарными разъемами.

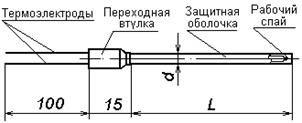

КТхх 01.01

КТхх 01.01

КТхх 01.01

КТхх 01.02   КТхх 01.02
КТхх 01.02

термопарный разъем
термопарный разъем
  КТХА 01.02р
КТХА 01.02р

Технические характеристики термопреобразователей:

диапазон рабочих температур, °С

В скобках указан верхний предел диапазона при эксплуатации ТП в режиме теплосмен или наличии механических нагрузок.

тип ТП диапазон рабочих температур, °С материал защитной оболочки
КТНН от -40 до 1250 (1200) Т 740 – сплав Alloy 740
от -40 до 1100 (1100) Т 600 – сплав Inconel 600
КТХА от -40 до 1100 (1000) Т 310 – сталь AISI 310 для диаметра оболочки d > 3 мм
от -40 до 1000 (900) Т 310 – сталь AISI 310 для диаметра оболочки d = 3 мм
от -40 до 800 (600) С 10 – сталь 12Х18Н10Т, С 321 – сталь AISI 321
КТЖК от -40 до 750 (600) С 321 – сталь AISI 321
КТХК от -40 до 600 (600) С 10 – сталь 12Х18Н10Т

условное давление

  • 0.1 МПа. При комплектации передвижными штуцерами ЮНКЖ.405921 (см. раздел 9) возможно применение в условиях вакуума, а также избыточного давления до 0.4 МПа.

класс допуска

  • 1 или 2

рабочий спай

  • изолирован или неизолирован от оболочки кабеля

показатель тепловой инерции, с

  • не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части):
Вид рабочего спая Показатель тепловой инерции термопреобразователя
для наружного диаметра рабочей части d, мм
  3.0 4.0 4.6 5.0
Изолированный от оболочки 2.0 3.0 3.0 4.0
Неизолированный от оболочки 1.5 2.0 2.0 3.0

максимальная температура:

  • на переходной втулке 100 °С; на клеммной головке 100 °С (прессматериал АГ-4В)

Перечень исполнений термопреобразователей конструктивных модификаций 01.01; 01.02

Длина монтажной части L, ГОСТ 6616-94: 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 3550, 4000, 5000, 5600, 6300, 7100, 8000, 9000, 10000, 11200, 12500, 14000, 16000, 18000, 20000 мм и более.

Тип
ТП
Модификация Кол-во
рабочих
спаев
Материал
защитной
оболочки
Вид
спая
Диаметр
d, мм
Длина монтажной части,
L , мм
min* max
КТХА 01.01, 01.02 1 Т 310 , C 321 И, Н 3.0, 4.5 320 20000
C 10 3.0, 4.0, 5.0
01.01[2], 01.02[2] 2 Т 310 , C 321 3.0, 4.5
C 10 4.6
КТНН 01.02 1 Т 740 И, Н 3.0, 4. 8
Т 600 3.0, 4.5
КТХК 01.01, 01.02 1 C 10 И, Н 3.0, 4.0, 5.0
01.02[2] 2 4.6
КТЖК 01.01, 01.02 1 C 321 И, Н 3.0

* – при выборе длины монтажной части необходимо учитывать, что термопреобразователи с длиной погружаемой части менее 250 мм не подлежат периодической поверке по ГОСТ 8-338-2002.

Обозначение и примеры записи при заказе:

КТхх 01.ХХ([2]) – Т хх (С хх) - И(Н) - d - L
КТХА 01.01 - Т 310 - Н - 3.0 - 600
– кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.01 с неизолированным (Н) рабочим спаем, стальная оболочка (Т 310) диаметром (d) 3.0 мм, монтажная длина (L) 600 мм.
КТХА 01.02 – Т 310 - И – 4.5 - 2000 – кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.02 с изолированным (И) рабочим спаем, жаростойкая оболочка из стали AISI 310 (Т 310) диаметром 4.5 мм, монтажная длина (L) 2000 мм.
