Термостат регулируемый ТР-1М,
ТР-1М-300,
ТР-1М-500,
ТР-1М-В
Назначение:
Термостат регулируемый ТР-1М предназначен для нагрева
средств измерения температуры (термопар и термометров сопротивления), ртутных,
спиртовых и др.термометров при поверке и градуировке в лабораторных и цеховых
условиях:
температура воздуха (20±5)°С
относительная влажность воздуха не более 80%
атмосферное давление 84ё106 (630ё795) кПа (мм.рт.ст.)
при отсутствии агрессивных сред,вызывающих коррозию
деталей термостата.
Выпускается 3 модификации термостата, отличающиеся
глубиной погружения и диапазоном воспроизводимых температур: ТР-1М-300,
ТР-1М-500 и ТР-1М-В. Достоинством данного термостата является микропроцессорное
управление, позволяющее получать высокую стабильность поддержания температуры,
малую дискретность задания температуры. Термостат может связываться с
компьютером по интерфейсу RS-232.
В модификациях ТР-1М-300 и ТР-1М-500 во всем диапазоне
работы в качестве теплоносителя используется полиметилсилоксановая жидкость
ПМС-100 ГОСТ 13032-77 с температурой вспышки не ниже 305°С; в диапазоне
воспроизведения температур +40…+95°С в качестве теплоносителя допускается
использовать воду.
В модификации ТР-1М-В во всем диапазоне работы в качестве
теплоносителя используется масло цилиндровое МЦ-52 ГОСТ 6411-76 с температурой
вспышки не ниже 310°С.
| Характеристики |
ТР-1М-300 |
ТР-1М-500 |
ТР-1М-В |
| диапазон воспроизведения
температур, °С |
+40…+200 |
+150…+300 |
| одновременно поверяется: |
|
| термопар или термометров
сопротивления |
6 |
6 |
| ртутных, спиртовых термометров |
до 13 |
- |
| минимальная длина погружаемой
части поверяемого датчика, мм |
60 (без крышки до
15 мм) |
| максимальная глубина погружения
датчика, мм |
300 |
500 |
300 |
| время выхода на температурный
режим, ч |
не более 2 |
|
не более 2,5 |
| теплоноситель |
ПМС-100 (13 кг) |
ПМС-100 (20 кг) |
МЦ-52 (13 кг) |
| вид индикации |
цифровая
светодиодная, 4 разряда (высота цифр 14 мм) |
| разрешающая
способность индикации |
0,1°С
при 100,0…300,0°С 0,01°C при 0…99,99°С |
| 0,1°С при 100,0…300,0°С
0,01°C при 0…99,99°С |
| дискретность задания требуемой
температуры |
0,1°С |
| перепад температуры на глубине: |
|
| от 300 до 200 мм, °С |
не более 0,02 |
- |
не более 0,04 |
| от 500 до 300 мм, °С |
- |
не более 0,03 |
- |
| нестабильность заданной
температуры за 30 мин, °С |
±0,05 |
| максимальная потребляемая
мощность, кВт |
3 |
| питание |
220В; 50Гц |
| габариты,мм: |
|
| блока управления БУ-1М |
270х100х360 |
270х100х360 |
270х100х360 |
| термованны ТЖ-1 |
256х280х746 |
256х280х946 |
256х280х746 |
| вытяжной камеры |
500х500х2000 |
500х500х2000 |
500х500х2000 |
| масса термостата без
теплоносителя, кг |
20 |
30 |
20 |
| масса блока управления, кг |
3,2 |
| вид климатического исполнения |
УХЛ 4.1 |
| Комплектность |
ТР-1М-300 ТР-1М-500 |
ТР-1М-В |
|
термованна ТЖ-1-300 |
+ |
+ |
|
термованна ТЖ-1-500 |
+ |
- |
|
блока управления БУ-1М |
+ |
+ |
|
соединительные кабели |
+ |
+ |
|
камера вытяжная |
* |
+ |
|
зонт вытяжной |
- |
* |
|
теплоноситель ПМС-100 |
+ |
- |
|
теплоноситель МЦ-52 |
- |
+ |
|
техническое моющее средство «Дикорин» |
- |
+ |
|
кассета для поверки стеклянных термометров диаметром 6…18 мм |
+ |
- |
|
видоискатель с 6-ти кратным увеличением |
+ |
- |
|
плата для подключения ТСП и ТСМ при поверке |
+ |
+ |
|
змеевик водянного охлаждения |
+ |
- |
|
набор пробок с отверстиями под датчики диаметром: 10 мм; 8 мм; 6 мм; 4
мм; без отверстий (по 7 каждого вида) |
+ |
+ |
|
программа P_tres, позволяющая отображать график работы термостата в
режиме реального времени на компьютере |
* |
* |
|
эталонный термометр сопротивления ЭТС-100 |
* |
* |
|
специальная насадка-термостат поверхностный ТПВ-2 для нагрева средств
измерения температуры поверхности |
* |
* |
+ входит в обязательный комплект поставки
- не входит в обязательный комплект поставки
* поставляется по отдельной заявки потребителя
| Кассета
для поверки ртутных термометров
|
|
Устройство для
поверки поверхностных датчиков температуры ТПВ 2
|
|
 |

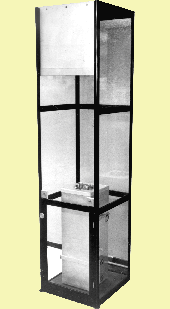

| Вытяжная
камера КВ-1
|
|

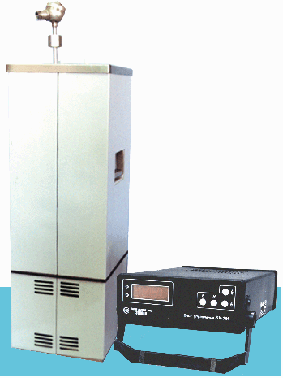

Термостат
ТР-1М с кассетой для поверки ртутных термометров с видоискателем в
вытяжной камере
 |
|

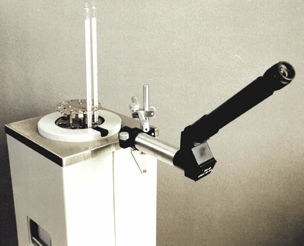

Термостат
ТР-1М с кассетой для поверки ртутных термометров с видоискателем
 |
|
