Система температурного мониторинга СТМ

Назначение:

СТМ предназначена для измерения температуры в нескольких точках во взрывоопасной зоне и передачи измеренных значений во внешнее устройство по интерфейсу RS-232.
Основными составными частями СТМ являются преобразователи температурные взрывозащищенные ПТКВ и адаптер двухпроводный АКД.
Преобразователи ПТКВ предназначены для измерения температуры во взрывоопасной зоне.
Адаптер АКД располагается во взрывобезопасной зоне и предназначен для обеспечения питания ПТКВ, периодического приема измеренных ПТКВ значений и передачи этих значений на ЭВМ.

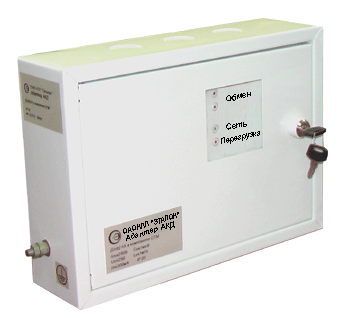

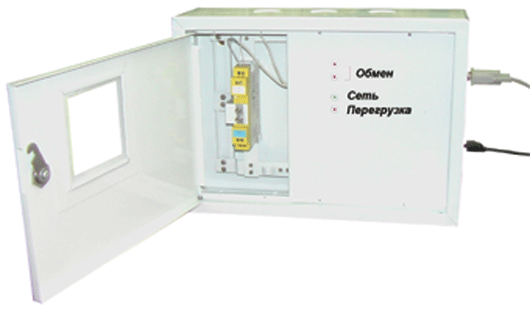

Адаптер АКД


Преобразователь температурный ПТКВ

Преобразователи температурные взрывозащищенные ПТКВ с маркировкой взрывозащиты – “1ExibIIAT4 в комплекте системы СТМ” могут устанавливаться в соответствии с гл. 7.3 Правил устройства электроустановок (ПУЭ), ГОСТ Р 51330.13-99 во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей категории IIA, групп Т1, Т2, Т3, Т4 по классификации ГОСТ Р 51330.11-99, ГОСТ Р 51330.5-99.
Адаптер двухпроводный АКД с маркировкой взрывозащиты – “[Exib]IIA в комплекте системы СТМ” устанавливается во взрывобезопасной зоне и может использоваться в качестве связанного оборудования в соответствии с гл. 7.3 ПУЭ, ГОСТ Р 51330.13-99.

Основные технические характеристики:

Параметр	Значение параметра
Основные составные части СТМ:
Преобразователи температурные (ПТКВ)	1...24 шт., может изменяться в процессе эксплуатации;
Адаптер двухпроводный (АКД)	1 шт.;
Кабель связи (в составе СТМ не поставляется, используется кабель связи потребителя)	длина ограничена суммарным сопротивлением проводов, а также суммарной емкостью и индуктивностью кабеля и всех ПТКВ в составе СТМ
Количество проводов кабеля связи	2

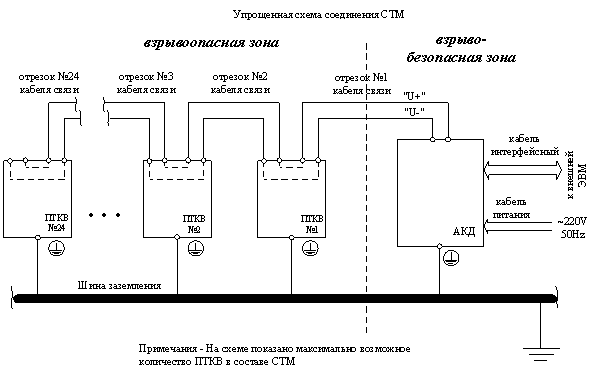

Подключение ПТКВ к линии связи	параллельное, возможно подключение к линии связи через другой ПТКВ
Зона установки:
- ПТКВ	- взрывоопасная
- АКД	- взрывобезопасная
Степень взрывозащиты:
- ПТКВ	1ExibIIAT4 в комплекте системы СТМ
- АКД	[Exib]IIA в комплекте системы СТМ
Рабочие условия эксплуатации, °C:
- ПТКВ	-40...+50
- АКД	+10...+35
Монтаж ПТКВ	крепится на трубе диаметром 20 (для ПТКВ-20) или 30 (для ПТКВ-30) мм
Измеряемый СТМ параметр	температура поверхности трубы в месте ее контакта с чувствительным элементом ПТКВ
Диапазон измерения темпер.,°C	-40...+50
Погрешность измерения , °C	0,5
Время установления показаний ПТКВ, с не более	15
Время измерения (периодичность опроса всех ПТКВ адаптером АКД), с	2
Считывание измеренных СТМ значений	при помощи внешней ЭВМ
Связь между СТМ и внешней ЭВМ	через АКД по интерфейсу RS-232 (115200 бод)
Дискретность значений температуры при передаче на ЭВМ, °C	0,01
Продолжительность непрерывной работы СТМ	неограниченная
Питание СТМ	через АКД от сети переменного тока 220 В, 50 Гц; потребляемая мощность - не более 10ВА
Степень защиты оболочки по ГОСТ 14254-96:
- ПТКВ	IP65
- АКД	IP20
Масса, кг, не более:
- ПТКВ	0,3
- АКД	5,3
Габариты, мм, не более:
- ПТКВ	110х75х60
- АКД	380х255х105
