Назначение: Регуляторы температуры предназначены для
измерения, индикации и регулирования температуры различных объектов и могут
применяться в промышленности, сельском хозяйстве, лабораторных исследованиях и
т.п.
Функции, основные достоинства и отличительные особенности
v тип регулирования позиционный
v режимы работы и значения уставок набираются с помощью
трех кнопок, расположенных на лицевой панели
v сигнализация обрыва датчика
v значения измеряемой температуры и уставок (не
одновременно) отображаются на 3-х разрядном знаковом индикаторе
v повышенная помехоустойчивость
v у регулятора РТМ-4К дополнительный индикатор для
индикации номера канала
Выходные независимые коммутирующие элементы:
2 реле - 242 В, 5 А (РТМ-3)
4 реле - 242 В, 5 А (РТМ-4К)
| Характеристики |
РТМ-3 |
РТМ-4К |
| тип датчика |
50П, 100П, 50М,
100М, ТХА, ТХК, ТПП, ТПР, 0-5 мА, 4-20 мА, 0-10 В |
| дискретность индикации, °С: |
1 |
| приведенная
основная погрешность без учета погрешности датчика, % |
|
| с датчиками 50П, 100П, 500П,
50М, 100М |
0,25 |
| с датчиками ТХА, ТХК, ТЖК, ТПП,
ТПР |
0,5 |
| с датчиками 0-5 мА, 4-20 мА,
0-10 В |
0,25 |
| число каналов измерения |
1 |
4 |
| число каналов регулирования |
2 |
4 |
| индикатор |
цифровое табло, 3
разряда, высота знаков 10 мм |
| условия эксплуатации |
0…+40°С, защита
оболочки - IP54, клеммных панелей - IP10 |
| питание |
220 В; 50 Гц |
| потребляемая мощность, Вт |
5 |
7 |
| габаритные размеры, мм |
96х96х105 |
96х96х185,5 |
| масса, кг |
0,5 |
0,7 |
| материал корпуса |
металл |
Дополнительные данные приведены в таблице характеристик
регуляторов температуры

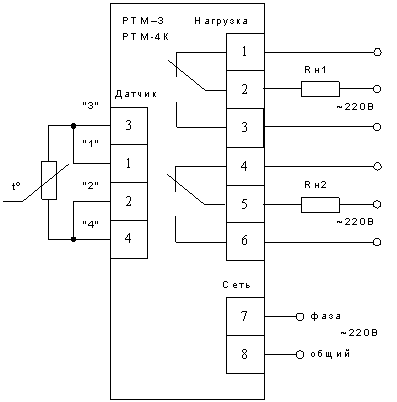

| Схема соединений при использовании
термопреобразователя сопротивления
 |
|

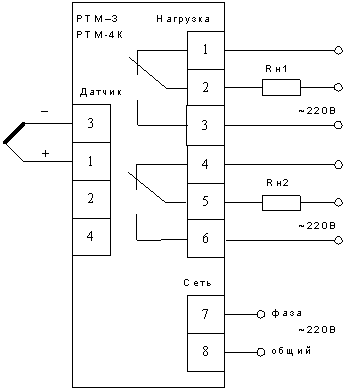

Схема соединений при использовании термопары
|
| Тип датчика |
Диапазон измерения температуры,
°С |
| ТХА |
-80…+999 |
| ТХК |
-80…+800 |
| ТПП |
0…+999 |
| ТПР |
+300…+999 |
| ТЖК |
-80…+999 |
| ТСМ |
-80…+200 |
| ТСП |
-80…+850 |
Обозначение при заказе: Регулятор температуры
РТ2М - Тип датчика где Тип датчика: 1 - ТХА;
2 - ТХК; 3 - ТПП; 4 - ТПР; 5 - ТСМ 50М W100=1,4280;
6 - ТСМ 100М W100=1,4280; 7 - ТСП 50П W100=1,3910;
8 - ТСП 50П W100=1,3850; 9 - ТСП 100П W100=1,3910;
10 - ТСП 100П W100=1,3850; 11 - ТЖК; 12 -
унифицированный 0-5 мА; 13 - унифицированный 4-20 мА; 14 -
унифицированный 0-10 В;
Пример записи при заказе:
«Регулятор температуры РТМ-3 - 1»
Регулятор с датчиком ТХА
«Регулятор температуры РТМ-4К - 3»
Регулятор с датчиком ТПП
