Регулятор температуры РТ 1001
Регулятор температуры РТ 1001 предназначен
для регулирования (поддержания заданного значения) температуры в твердых, жидких
и газообразных средах. РТ 1001 может использоваться в системах регулирования и
управления технологическими процессами в различных отраслях тяжелой и пищевой
промышленности, энергетики, коммунального хозяйства и сельском хозяйстве.
Функциональные и конструктивные
возможности:
-
входные сигналы: от термопреобразователей
сопротивления ТСМ, ТСП, ТСН и термопар ТХА (K), ТХК (L), ТПП (R, S), ТПР
(B), ТХКн (E), ТНН (N), ТВР (A), ТЖК (J);
-
подключение термопреобразователей сопротивления по
2-х, 3-х или 4-х проводной схеме;
-
компенсация температуры свободных концов термопар;
-
регулятор РТ 1001 имеет в своем составе 2 реле,
позволяющие управлять нагрузкой по 2-х или 3-х позиционному закону
регулирования;
-
светодиодный семисегментный 4-х разрядный индикатор;
-
3-х кнопочная клавиатура для ввода значений уставок;
-
преобразование входных сигналов от
термопреобразователей сопротивления или термопар в унифицированные
сигналы постоянного тока 0...5мА или 4...20мА, зависимость выходного
токового сигнала от преобразуемой величины линейная;
-
гальваническая развязка выходных цепей от входных;
-
РТ 1001 выдерживает без повреждений обрыв и короткое
замыкание входных цепей и обрыв цепей нагрузки.
Конструктивно блок выполнен в корпусе,
предназначенном для монтажа на DIN-рейку или на стену. На передней панели
регулятора расположены светодиодные индикаторы наличия напряжения питания и
превышения уставок, семисегментный светодиодный индикатор и клавиатура.
Характерной особенностью регулятора РТ
1001 является возможность конфигурации потребителем от персонального компьютера,
для чего в комплект поставки регулятора входит программа SetRT. Потребитель
имеет возможность выбрать конкретный тип термопреобразователя сопротивления или
термопары, задать диапазон измерения и закон регулирования.
Технические характеристики.
|
Параметр |
Значение |
| Входной сигнал |
термопреобразователи
сопротивления |
50М, Cu’50, 100М, Cu’100, 50П, Pt’50,
100П, Pt’100, 100Н по ГОСТ 6651-94 |
| |
термопары |
ТХА (K), ТХК (L), ТПП (R, S), ТПР
(B), ТХКн (E), ТНН (N), ТВР (A), ТЖК (J) по ГОСТ Р 8.585-2001 |
| Погрешность |
термопреобразователи
сопротивления |
± 0,25 % |
| |
термопары |
± 0,5 % |
| Точность регулирования |
± 1,0 % |
| Коммутационная
способность |
напряжение |
~220 В, 50 Гц |
| |
ток |
3 А |
| Время измерения |
не более 1 с |
| Индикация измеряемого
параметра |
светодиодная, 4 разряда |
| Клавиатура |
3 кнопки |
| Выходной сигнал |
0…5 мА (2 кОм) или 4…20 мА (0,75 кОм) |
| Питание |
24 В … 36 В |
| Степень защиты корпуса |
IP20 |
| Масса |
не более 0,7 кг |
| Габаритные размеры, мм |
70х75х110 |
Диапазоны измерения.
| Тип первичного
преобразователя |
Диапазон
преобразования температуры,°С |
| 50М, 100М (W100 = 1.426) |
-50 … +200 |
| Cu’50, Cu’100 (W100 = 1.428) |
-100 … +200 |
| 50П, 100П, Pt’50, Pt’100 |
-200 … +850 |
| 100Н |
-60 … +180 |
| ТХА (K), ТНН (N) |
0 … 1300 |
| ТХК (L) |
0 … 800 |
| ТПП (R, S) |
+100 … +1700 |
| ТПР (B) |
+300 … +1800 |
| ТХКн (E) |
0 … +1000 |
| ТВР (A) |
+100 … +1800 |
| ТЖК (J) |
0 … 1200 |
Условия эксплуатации.
Температура окружающей среды 0…+50°С.
Относительная влажность от 45 до 80%.
Атмосферное давление от 84 до 107 кПа (630…800 мм.рт.ст.).

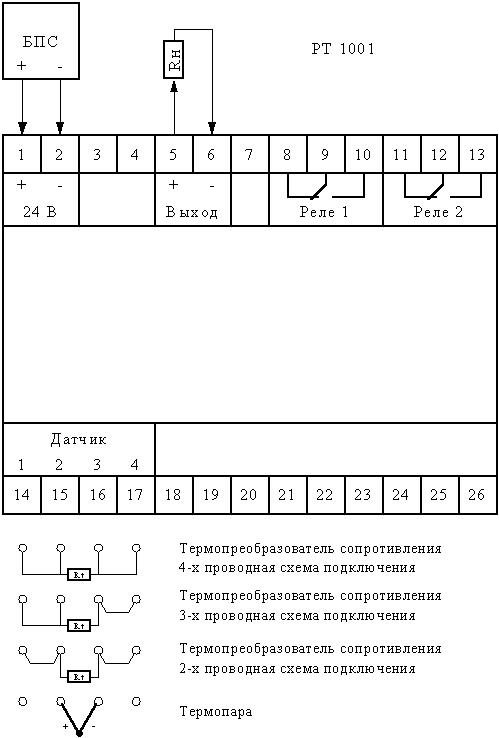

Схемы подключения.

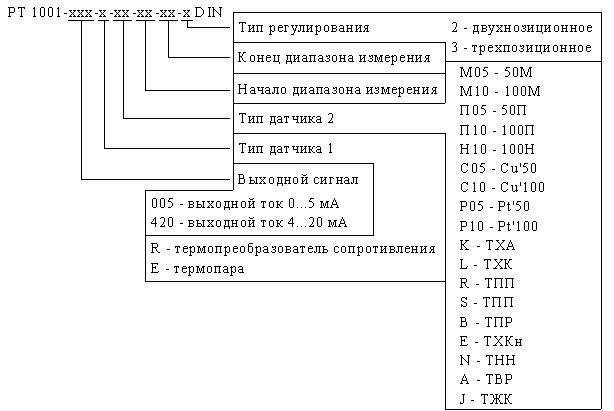

Варианты исполнения и конфигурации.
Например.РТ
1001-005-R-M05-минус50-50-2 DIN – регулятор температуры РТ 1001, выходной ток
0…5 мА, первичный датчик температуры 50М, диапазон измерения –50…50 °С,
двухпозиционный закон регулирования.
РТ 1001-420-E-K-500-1000-3 DIN – регулятор
температуры РТ 1001, выходной ток 4…20 мА, первичный датчик температуры ТХА,
диапазон измерения 500…1000 °С, трехпозиционный закон регулирования.
Поверка.
Межповерочный интервал – 1 год.
Гарантийные обязательства.
Гарантийный срок эксплуатации – 24 месяца
со дня ввода в эксплуатацию.
Гарантийный срок хранения – 6 месяцев со
дня изготовления.
Комплект поставки.
Регулятор температуры РТ 1001 – 1 шт.
Паспорт – 1 шт.
Руководство по эксплуатации – 1 шт.
Методика поверки – 1 шт.
Программа конфигурации SetRT – 1 шт.
Руководство пользователя программы SetRT –
1 шт.
|
