Назначение:
Микропроцессорный регулятор температуры предназначен для
измерения, индикации и регулирования температуры различных объектов и процессов.
Функции, основные достоинства и отличительные особенности
v позиционное регулирование от двух независимых реле и
транзисторного ключа
v малая погрешность при измерении и регулировании
v сигнализация состояния выходных коммутирующих элементов
v наличие внутренней энергонезависимой памяти, позволяющей
сохранять данные регулирования после выключения питания прибора
v линеаризация сигналов от термопар в соответствии с НСХ
преобразования
v сигнализация о выходе измеряемой температуры за границы
диапазона
v наличие системы автоматического определения
неисправностей
v связь с компьютером по интерфейсу RS232 и последующее
отображение данных измерений без расходных материалов в табличном или
графическом виде, распечатка на принтере
v возможность измерения постоянного тока или напряжения
v управление нагревом объекта коммутацией силовой сети с
применением внешних мощных твердотельных реле
v компенсация температуры холодных концов термопар
v сторожевой таймер
v сигнализация обрыва цепей датчика
Входные сигналы:
от датчиков ТСП, ТСМ - 50П, 100П W100=1,3850
50П, 100П W100=1,3910
50М, 100М W100=1,4280
от датчиков ТХА, ТХК, ТПП, ТПР, ТЖК
от датчиков с унифицированным выходом 0-5 мА, 4-20 мА,
0-10 В
Выходные сигналы:
две независимые контактные группы реле - 242 В, 5 А
транзисторный ключ - 12 В, 15 мА
| Характеристики |
РТ2М |
| тип датчика
|
50П, 100П, 50М, 100М, ТХА, ТХК,
ТПП, ТПР, ТЖК, 0…5 мА, 4…20 мА, 0…5 В, 0…10 В |
| диапазон измеряемой
температуры,°С |
по типу датчика |
| предел допускаемой приведенной
погрешности, % |
0,25…0,5 |
| количество входных каналов |
1 |
| количество выходных каналов |
3 |
| индикатор |
цифровое табло, 4 разряда,
высота цифр 14 мм |
| диапазон рабочих температур, °С |
0…+40 |
| питание |
220 В; 50 Гц |
| материал корпуса |
пластмасса |
| габаритные размеры, мм |
48х96х145 |
| масса, кг |
0,65 |
Дополнительные данные приведены в таблице характеристик
регуляторов температур
Комплектность:
-методика поверки
-руководство по эксплуатации
-комплект монтажных частей
-устройство компенсации (для работы с термопарами)
-дискета с программой для варианта исполнения с
интерфейсом RS232
-соединитель MSTB 2,5/2 - ST - 5,08
-соединитель MSTB 2,5/4 - ST - 5,08
-соединитель MSTB 2,5/6 - ST - 5,08

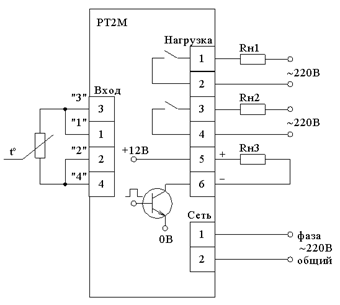

| Схема соединений при использовании
термопреобразователя сопротивления
|
|

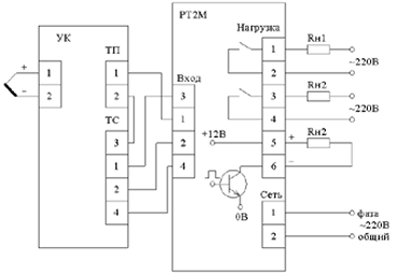

Схема соединений при использовании термопары
|
Обозначение при заказе: РТ2М - Тип датчика - Наличие
интерфейса RS232 где Тип датчика: 1 - ТХА; 2 - ТХК;
3 - ТПП; 4 - ТПР; 5 - ТСМ 50М W100=1,4280; 6 - ТСМ
100М W100=1,4280; 7 - ТСП 50П W100=1,3910;
8 - ТСП 50П W100=1,3850; 9 - ТСП 100П W100=1,3910;
10 - ТСП 100П W100=1,3850; 11 - ТЖК; 12 -
унифицированный 0-5 мА; 13 - унифицированный 4-20 мА; 14 -
унифицированный 0-10 В; Наличие интерфейса RS232: 1 - есть
0 - нет
| Тип датчика |
Диапазон измерения температуры,
°С |
| ТХА |
-80…+1300 |
| ТХК |
-80…+800 |
| ТПП |
0…+1600 |
| ТПР |
+300…+1800 |
| ТЖК |
-80…+1200 |
| ТСМ |
-80…+200 |
| ТСП |
-80…+850 |
