Назначение:
Прецизионный
милливольтметр предназначен для измерения постоянного напряжения в диапазоне от
- 300 мВ до 300 мВ и статистической обработки результатов измерений.
Милливольтметр может использоваться в
лабораториях государственных метрологических служб и метрологических служб
юридических лиц для проведения точных измерений напряжения. Метрологические
характеристики милливольтметра обеспечивают возможность проведения поверки и
градуировки образцовых термоэлектрических преобразователей 2-го и 3-го разрядов,
всех типов рабочих термоэлектрических преобразователей и термопреобразователей
сопротивления в составе поверочных установок (например в установке УПСТ-2М).
Краткое описание работы

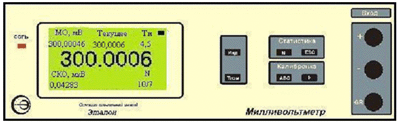

В основной строке дисплея прецизионного
милливольтметра индицируется текущее измеренное значение напряжения или
математическое ожидание измеряемого напряжения, выбор режима индикации
осуществляется клавишей "Инд".
Измеренное значение напряжения и
математическое ожидание измеряемого напряжения, кроме того, индицируются в
строках "Текущее" и "МО", соответственно. В строке "СКО" индицируется значение
среднего квадратического отклонения измеряемой величины по группе измерений.
Объем группы индицируется в строке "N" и устанавливается клавишей "N", группы
"Статистика". При нажатии клавиши "Esc", группы "Статистика", все накопленные
статистические данные обнуляются и их отсчет начинается заново.
Клавишей "Тизм" производится установка
требуемого времени измерения. Выбранное время измерения индицируется в строке "Ти".
Клавиши группы "Калибровка" переводят
милливольтметр в режимы:
- автокалибровки - клавиша "АВК";
- коррекции системного нуля - клавиша "0".
Прецизионный милливольтметр может работать
под управлением персонального компьютера. Управление осуществляется по
интерфейсу RS-232. В режиме дистанционного управления милливольтметр выполняет
все команды переключения режимов, поступающие от персонального компьютера, а
также передает на персональный компьютер результаты измерения. Для этих целей
разработано программное обеспечение, которое может входить в комплект поставки
прецизионного милливольтметра.
| Характеристики |
Прецизионный милливольтметр
В2-99 |
| Диапазон измерения |
- 300 мВ … + 300
мВ |
| Предел допускаемой
основной погрешности: |
|
| для времени
измерения 1,0…2,5 с |
(1,5*10-3+4,5*10-5*U)
мВ |
| для времени
измерения 3,0…8,5 с |
(6*10-4+4,5*10-5*U)
мВ |
| Разрешающая
способность: |
|
| по текущему
измерению |
100 нВ |
| по математическому
ожиданию |
10 нВ |
| Индикация: |
|
| по текущему
измерению |
7 разрядов |
| по математическому
ожиданию |
8 разрядов |
| Входное
сопротивление |
не менее 500 МОм |
| Время измерения |
1,0 - 8,5 С |
| Коэффициент
подавления помех нормального вида для частоты сети (50±1) Гц |
не менее 80 дБ |
| Коэффициент
подавления помех общего вида для частоты сети (50±1) Гц |
не менее 140 дБ |
| Время установления
рабочего режима |
не более 1 ч |
| Нормальные условия
эксплуатации: |
|
| температура
окружающего воздуха |
( 20±5 )°С |
| относительная
влажность воздуха |
от 30 до 80 % |
| атмосферное
давление |
от 84 до 106,7
кПа (от 630 до 800 мм.рт.ст.) |
| Питание |
(220±22) В,
(50±1) Гц |
| Межповерочный
интервал |
1 год |
