Манометры, мановакуумметры
показывающие МТП-М, МВТП-М (МТП-1М, МВТП-1М, МТП-2М, МВТП-2М, МТП-3М,
МВТП-3М, МТП-4М, МВТП-4М)
 Предназначены
для измерения избыточного и вакуумметрического давления жидких и газообразных
неагрессивных сред, в том числе кислорода, ацетилена.
Типы
МТП-1М, МВТП-1М – манометр,
мановакуумметр без фланца с радиальным штуцером.
МТП-2М, МВТП-2М – манометр, мановакуумметр с задним фланцем с радиальным
штуцером.
МТП-3М, МВТП-3М – манометр, мановакуумметр с передним фланцем с осевым
штуцером.
МТП-4М, МВТП-4М – манометр, мановакуумметр без фланца с осевым штуцером.
Основные
технические характеристики
|
1. Верхние значения
диапазона показаний,
кгс/см2:
МТП-М
МВТП-М |
1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160;
250; 400
избыточного давления 0,6; 1,5; 3; 5; 9; 15; 24
вакуумметрического давления 1 |
|
2. Классы точности |
2,5; 4; 4-2; 5-4 |
|
3. Температура
окружающей среды, °С |
–60…+60 |
|
4. Относительная
влажность, % |
до 80 |
|
5. Присоединительная
резьба |
М12х1,5 |
|
6. Диаметр корпуса,
мм |
60 |
|
7. Масса, кг, не
более |
0,16 |
|
8. Изготавливаются
по |
ТУ 25-7310.0045-87 |
|
9. Код ОКП |
42 1213 |
Примечание: Для измерения давления
ацетилена верхние пределы показаний манометров: 4 и 40 кгс/см2.
Оформление заказа
|
При заказе
необходимо указать:
- Наименование
- Обозначение исполнения
- Верхнее значение диапазона
показаний
- Единицу измерений - кгс/см2,
МПа, кПа
- Класс точности
- Для измерения давления кислорода
или ацетилена – обозначение измеряемой среды: соответственно К или
Ац
- Наличие демпфера – Д
- Номер ТУ
|
Пример заказа:
Манометр в корпусе без фланца с осевым штуцером с верхним
значением диапазона показаний 25 кгс/см2, класса точности
4-2, 5-4 без демпфера:
“Манометр МТП-4М-25 кгс/см2-4-2,5-4
ТУ 25-7310.0045-87”. |

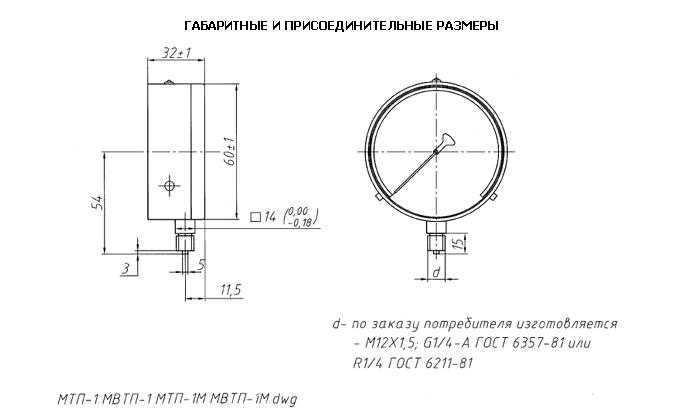

Габаритные и присоединительные размеры
|
