Термопреобразователи сопротивления платиновые взрывозащищенные ТСП 9418

Назначение: для измерения температуры жидких и газообразных сред во взрывоопасных зонах, в которых может содержаться аммиак, азотоводородная смесь, углекислый газ и его компоненты, а так же агрессивные примеси сероводорода и сернистого ангидрида в допустимых пределах. Кратковременно, до 4 часов допускается эксплуатация при концентрации примеси сероводорода до 100 мг/м³ или сернистого ангидрида до 200 мг/м³

средняя наработка до отказа при номинальных температурах - рис.1-200000 ч, рис.2,3,4-66700 ч

Пример записи при заказе: "Термопреобразователь сопротивления ТСП 9418-02"  "Термопреобразователь сопротивления ТСП 9418-103"

При заказе уточняйте - с комплектом монтажных частей или без него (раздел IV)

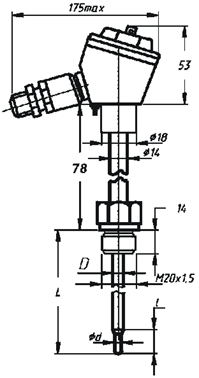

Рис.1Штуцер неподвижный

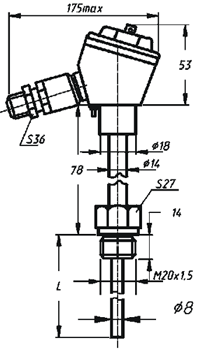

Рис.2Штуцер неподвижный

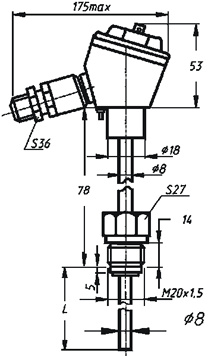

Рис.3Штуцер подвижный

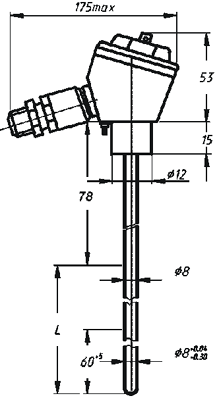

Рис.4

                                    СХЕМЫ СОЕДИНЕНИЙ

Сх.2 (двойной) для рис.2,3,4

Сх.2 для рис.1,3,4    Сх.3 для рис.4
