Термопреобразователи сопротивления платиновые и медные ТСП 9204, ТСМ 9204, ТСП 9204М, ТСМ 9204М

Термопреобразователи сопротивления платиновые и медные ТСП 9204, ТСМ 9204, ТСП 9204М, ТСМ 9204М Назначение: для измерения температуры малогабаритных подшипников и твердых тел.

способ крепления - гайка, штуцер средняя наработка до отказа при номинальных температурах - 200000 ч

Пример записи при заказе: "Термопреобразователь сопротивления ТСП 9204-03 " "Термопреобразователь сопротивления ТСМ 9204-03"

Во избежание выхода из строя экранированных соединительных проводов датчика, по заявке потребителя, они могут быть защищены фторопластовой трубкой.

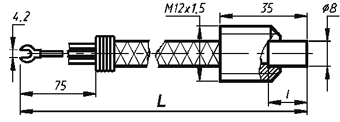

Рис.1	Рис.2
Рис.3Штуцер подвижный	Рис.4Штуцер подвижный

Рис.5
ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ТСП 9204М, ТСМ 9204М Термопреобразователи ТСП 9204М и ТСМ 9204М выполнены из экранированного провода со второпластовой оболочкой

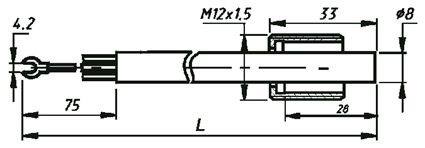

Рис.6	Рис.7

СХЕМЫ СОЕДИНЕНИЙ


к рис.5(схема 2х2 указывается при заказе)

ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ТСП 9204

Конструктивное исполнение	Рис.	Класс допуска	НСХ	Схема	Размеры, мм		Материал защитной арматуры	Масса,г
Конструктивное исполнение	Рис.	Класс допуска	НСХ	Схема	l	L	Материал защитной арматуры	Масса,г
-00	1	В	50П	4	25	140	Латунь Л63 или Л96	10
-01						520		20
-02						650		25
-03						820		30
-04						1020		35
-05						1620		40
-06			100П			1620		40
-07	2	С	100П		30	5000		110
-08			50П			500		40
-09						1000		50
-10						1500		55
-11						2000		60
-12						5000		110
-13	3				60		Медь М1	120
-14					80			130
-15					100			140
-16					120			150
-17					160			170
-18					200			190
-19					250			220
-20					320			260
-21	4				100			140
-22					120			150
-23					160			170
-24					200			190
-25					250			220
-26					320			260
-27					400			300

ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ МЕДНЫЕ ТСМ 9204

Конструктивное исполнение	Рис.	Класс допуска	НСХ	Схема	Размеры, мм		Материал защитной арматуры	Масса,г
Конструктивное исполнение	Рис.	Класс допуска	НСХ	Схема	l	L	Материал защитной арматуры	Масса,г
-00	1	С	50М	4	25	140	Латунь Л63 или Л96	10
-01						520		20
-02						650		25
-03						820		30
-04						1020		35
-05						1620		40
-06	2	C			30	3035		80
-07	3	С			60	-	Медь М1	120
-08					80			130
-09					100			140
-10					120			150
-11					160			170
-12					200			190
-13					250			200
-14					320			260
-15	4				100			140
-16					120			150
-17					160			170
-18					200			190
-19					250			220
-20					320			260
-21					400			300
-22	5	С		2	40	2040	Латунь Л63	43

Термопреобразователи платиновые ТСП 9204М

Конструктивное исполнение	Рис.	Класс допуска	НСХ	Схема	L, мм	Материал защитной арматуры	Масса, г
-00	6	В	50П	4	140	Латунь Л63 или Л96	20
-01					520		40
-02					650		50
-03					820		60
-04					1020		70
-05					1620		80
-06					2002		90
-07					5020		180
-08					6020		220
-09			100П		1620		80
-10	7	C	100П	4	5000	Латунь Л63 или Л96	110
-11			50П		500		40
-12					1000		50
-13					1500		55
-14					2000		60
-15					5000		110
-16					6000		130

Термопреобразователи медные ТСМ 9204М

Конструктивное исполнение	Рис.	Класс допуска	НСХ	Схема	L, мм	Материал защитной арматуры	Масса, г
-00	6	С	50М	4	140	Латунь Л63 или Л96	0
-01					520		40
-02					650		50
-03					820		60
-04					1020		70
-05					1620		80
-06					2002		100
-07					5020		180
-08					6020		210
-09	7				1620		80

Заказать ТСП 9204, ТСМ 9204... Термопреобразователи сопротивления платиновые и медные
